Proportionalventil 4WRA
Højdepunkter og innovationer
1. Integreret elektronisk styring
2. Fleksibel styring og feedback
3. Robust design og høj ydelse
- Funktion
- Modellkode
- Relaterede produkter
Funktion:
1.Direkte aktiveret proportionsventil til styring af retningen og volumenstrøm af et hydraulisk fluid
2.Til montering på underplade
3.Til åben løkkestyring af både retning og strøm af et hydraulisk fluid Fedret centreret styrespindel
4.Lav trykfald over styreelementerne
5.Både ventil og elektronisk kontrol fra samme leverandør
| Produkt | 4WRA |
| Anvendelse |

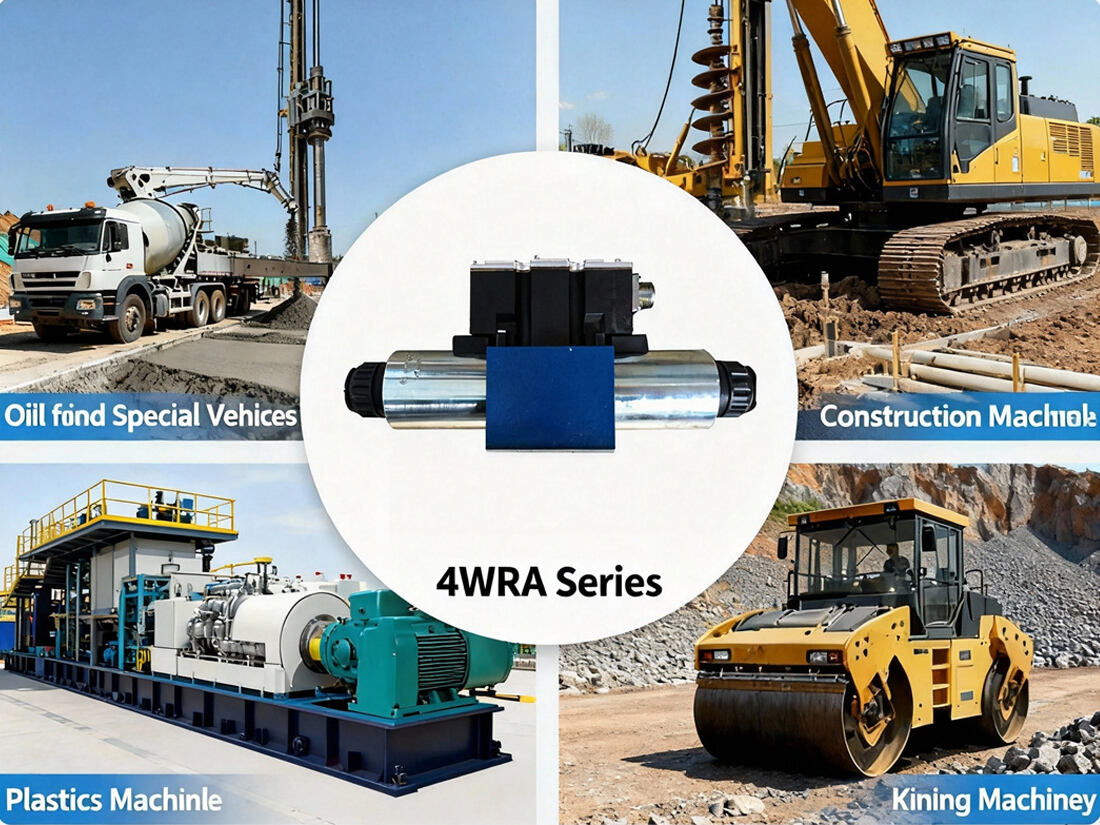

1. Oliefeltsspecielle køretøjer 2. Byggemaskiner 3. Plastmaskineri 4. Miningmaskineri 5. Forskellige hydrauliske maskiner og systemer |
| Slagvolumen/Størrelse | -6, -10 |
| Styringstyper | proportionalmagneter |
| Max Tryk | 31.5 mpa |
| Maksimal hastighed | / |
| Maksimalt strømforsyning | 75 L/min |
| Materiale | Gødt jern |
| Garantiperiode | / |
| Tilpasning eller ej | / |
| Generelt | |||
| Nominel størrelse | NS | 6 10 | |
| Installation | valgfri, foretrinvelig vandret | ||
| Opbevaringstemperaturområde | ℃ | -20 til +80 | |
| Ambient | 4WRA | ℃ | -20 to+70 |
| temperaturinterval | 4WRAE | ℃ | -20 to+50 |
| Vægt | 4WRA | kg | 2,0 6,6 |
| 4WRAE | kg | 2,2 6,8 | |
| Hydraulisk (målt med HLP46, 2il=40C±5℃) | |||
| Maks. driftstryk | Porte A,B,P | bar | 315 |
| Port T | bar | 210 | |
| Nominel flow qv nomat △p=10 bar | Jeg/min | 7,15,26 30,60 | |
| Maks. tilladte flow | Jeg/min | 42(80)¹ 75(140)¹ | |
| Trykfærdig væske | minerololie (HL,HLP) efter DIN 51524 | ||
| andre trykfærdige væsker på anmodning! | |||
| Temperaturområde for trykfærdig væske | ℃ | -20 til +80 (foretrukket +40 til +50) | |
| Viskositetsområde | mm²/s | 20 til 380 (foretrukket 30 til 46) | |
| Maks. tilladte grad af trykforgiftemål renhedsklasse efter ISO 4406(c) | klasse 20/18/152) | ||
| Hysterese | % | ≤5 | |
| Retningsfejl | % | ≤1 | |
| Svarfølsomhed | % | ≤0.5 | |
