Funkcja:

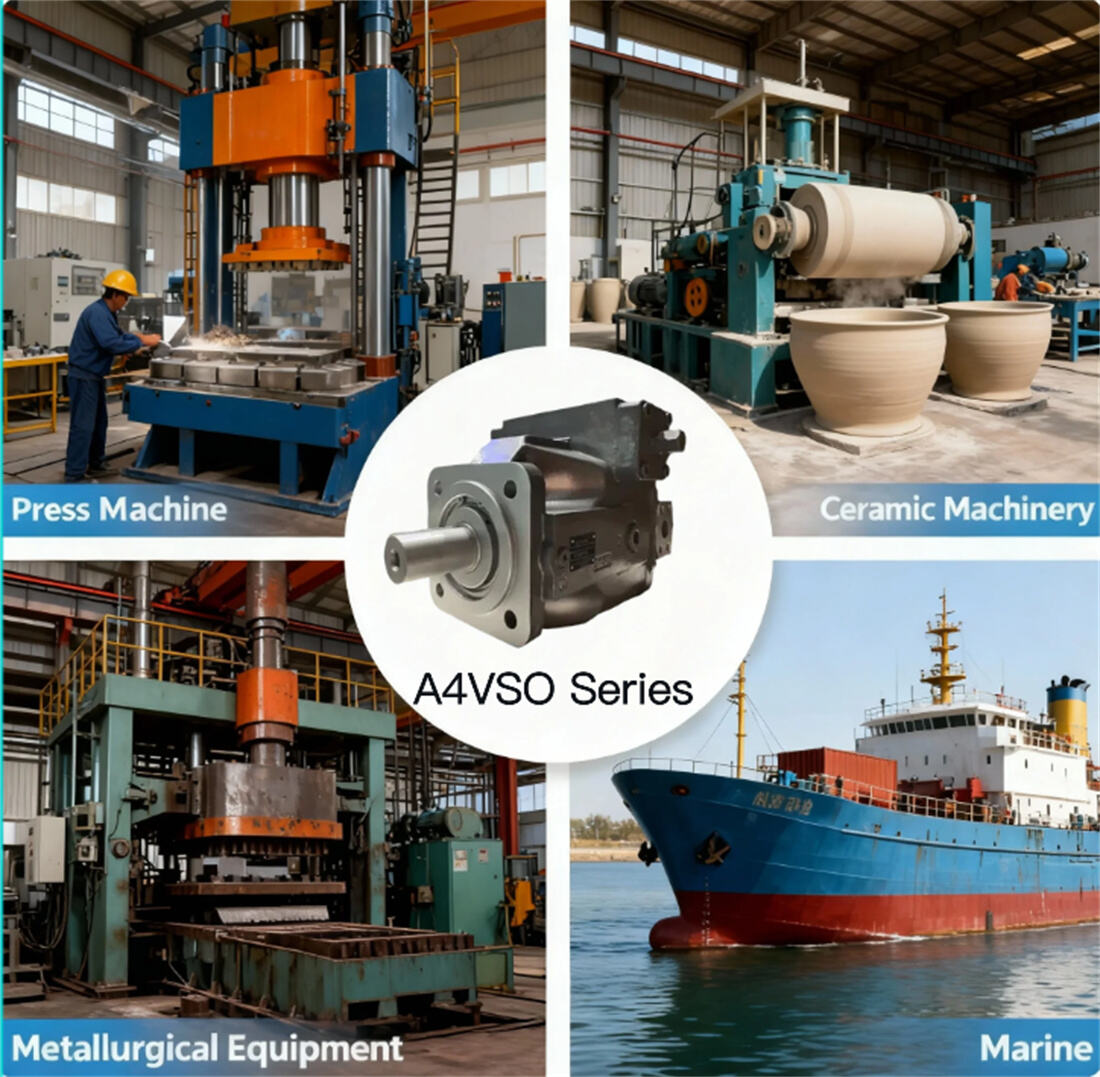

1. Zmienna pompa z grupą obrotową tłoków osiowych w konstrukcji płyty nachylenia dla napędów hydraulicznych w układzie otwartym
2. Przepływ jest proporcjonalny do prędkości napędu i objętości przepływu.
3. Przepływ może być nieustannie zmieniany przez regulację kąta płyty nachylenia.
4. Wybitne właściwości ssucia
5. Niski poziom hałasu
6. Długotrwała żywotność
7. Modułowa konstrukcja
8. Zmienne opcje napędu
9.Wizualny wskaźnik kąta obrotu
10.Dowolnie zmienne położenie montażowe
11.Przeznaczone do zastosowania z przekształtnicami prędkości
12.Tryb HF dla ograniczonych danych możliwy w trybie HFC, dostępna specjalna wersja
| Dane techniczne | |||||||||||||||||||||
| Standardowa wersja grupy obrotowej | |||||||||||||||||||||
| Rozmiar | NG | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 7505) | 1000 | ||||||||||
| Przesunięcie geometryczne | Vgmax cm³ | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 750 | 1000 | ||||||||||
| na obrót | |||||||||||||||||||||
| Prędkość obrotowa | przy Vgmax²) | nnom | obr/min | 2600 | 2200 | 1800 | 1800 | 1500 | 1500 | 1320 | 1200 | 1500 | 1000 | ||||||||
| maksymalnie 1) | dla Vg≤Vgmax³) | nmax | obr/min | 3200 | 2700 | 2200 | 2100 | 1800 | 1700 | 1600 | 1500 | 1500 | 1200 | ||||||||
| Przepływ | dla nnom i V gmax | qv | I/min | 104 | 156 | 225 | 324 | 375 | 533 | 660 | 900 | 1125 | 1000 | ||||||||
| dla 1500 obr./min | qv | I/min | 60 | 107 | 186 | 270 | 375 | 533 | 5816) | 7706) | 1125 | 一 | |||||||||
| Moc | przy nnom, Vg max i △p=350 bar | P | KW | 61 | 91 | 131 | 189 | 219 | 311 | 385 | 525 | 656 | 583 | ||||||||
| dla 1500 obr./min | P | KW | 35 | 62 | 109 | 158 | 219 | 311 | 3396) | 4496) | 656 | 一 | |||||||||
| Moment obrotowy | przy Vgmax i △p=350 bar²) | Mmax | Nm | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | 4174 | 4174 | 5565 | ||||||||
| i △p=100 bar²) | m | Nm | 64 | 113 | 199 | 286 | 398 | 564 | 795 | 1193 | 1193 | 1590 | |||||||||
| Odporność obrotowa | Koniec wału P | C | kNm/rad | 80 | 146 | 260 | 328 | 527 | 800 | 1145 | 1860 | 1860 | 2730 | ||||||||
| walec napędowy | Koniec wałka Z | C | kNm/rad | 77 | 146 | 263 | 332 | 543 | 770 | 1136 | 1812 | 1812 | 2845 | ||||||||
| Moment bezwładności | JTw | kgm² | 0.0049 | 0.0121 | 0.03 | 0.055 | 0.0959 | 0.19 | 0.3325 | 0.66 | 0.66 | 1.20 | |||||||||
| Maksymalne przyspieszenie kątowe⁴) | α | rad/s² | 17000 | 11000 | 8000 | 6800 | 4800 | 3600 | 2800 | 2000 | 2000 | 1450 | |||||||||
| Objętość obudowy | V | 2 | 2.5 | 5 | 4 | 10 | 8 | 14 | 19 | 22 | 27 | ||||||||||
| Waga (bez napędu przewodowego) ok. | m | kg | 39 | 53 | 88 | 102 | 184 | 207 | 320 | 460 | 490 | 605 | |||||||||
| Wersja grupy obrotowej wysokoszybownej | |||||||||||||||||||||
| Rozmiar | NG | 71 | 250 | 355 | 500 | ||||||||||||||||
| Wyporność, geometryczna, na obrot- | Vgmax cm³ | 71 | 250 | 355 | 500 | ||||||||||||||||
| Wydział | |||||||||||||||||||||
| Prędkość obrotowa | at V gmax | nnom | obr/min | 30002)7)8) | 1900²) | 1700²) | 1500²) | ||||||||||||||
| maksymalna¹) | at Vg≤Vg max | nmax | obr/min | - | 2100³) | 1900³) | 1800³) | ||||||||||||||
| Przepływ | przy n nom i Vgmax | qv | I/min | 2137)8) | 475 | 604 | 750 | ||||||||||||||
| Moc |
przy n nom ,V g max i △p =350 bar |
P | KW | 124 | 277 | 352 | 437 | ||||||||||||||
| Moment obrotowy |
at V gmax i △p=350 bar |
Mmax | Nm | 395 | 13912) | 1976²) | 27832) | ||||||||||||||
| Odporność obrotowa | Koniec wału P | C | kNm/rad | 146 | 527 | 800 | 1145 | ||||||||||||||
| walec napędowy | Koniec wałka Z | C | kNm/rad | 146 | 543 | 770 | 1136 | ||||||||||||||
| Moment bezwładności | JTw | kgm² | 0.0121 | 0.0959 | 0.19 | 0.3325 | |||||||||||||||
| Maksymalne przyspieszenie kątowe⁴) | α | rad/s² | 11000 | 4800 | 3600 | 2800 | |||||||||||||||
| Objętość obudowy | V | I | 2.5 | 10 | 8 | 14 | |||||||||||||||
| Waga (bez napędu przewodowego) ok. | m | kg | 53 | 184 | 207 | 320 | |||||||||||||||
