Parallel vs. seriell angeordnete Hydraulikpumpen: Schaltkreis- und Beschaffungsüberprüfungen

Parallel #- vs. seriell angeordnete Hydraulikpumpen beschreiben zwei unterschiedliche Fluidverbindungen: Parallelstränge liefern eine gemeinsame Druckleitung, während eine #seriell angeordnete Leitung die Abgabe einer Pumpe in den Einlass einer anderen Pumpe führt. Parallelstränge können einen nützlichen Durchfluss kombinieren; eine seriell angeordnete Anordnung kann den Druckanstieg nur dann erhöhen, wenn jede Pumpe und die zugehörigen Verbindungen für diesen Zweck zugelassen sind. Für industrielle positive-Verdrängungshydraulikpumpen gilt weder dieser Begriff noch die Genehmigung zur Verbindung von Anschlüssen ohne eine Prüfung des Gesamtsystems. Der Einlassdruck, die Isolation, die Entleerung, die Steuerung und die Antriebsleistung bestimmen, ob die Anordnung funktionsfähig ist. Diese Anleitung hilft OEM-Käufern, ein Verbindungskonzept von einem validierten hydraulischen System zu unterscheiden.

Zunächst müssen Sie feststellen, welche Art von Pumpe in der Vergleichsbezeichnung erwähnt wird.

In vielen Ausführungen der Serie- und Parallelpumpen werden Kreissektoren verwendet. Diese Kreise kombinieren den Kopf bei gleichem Durchfluss für Serie- und Parallelpumpen und den Durchfluss bei gleichem Kopf für Parallelpumpen und ermitteln anschließend den Betriebspunkt anhand der Systemkurve. Dies ist eine nützliche Grundlage für die Fluidtechnik, beschreibt jedoch nicht alle Merkmale einer Schaufel-, Zahnrad- oder Kolbenpumpe in einer Ölhydraulik-Anlage.

Eine Verdrängungspumpe transportiert bei jeder Umdrehung ein nominelles Volumen. Der Abgabefluss ändert sich mit der Drehzahl der Welle, der Verdrängungsstufe, der Leckage und den Betriebsanforderungen. Der Druck entsteht gegen die Strömungsbelastung des Kreislaufs und wird durch das Entlastungs- und Steuerungssystem begrenzt. Die Absperrung einer Austrittsleitung ist daher kein normaler Weg, um einen sicheren Betriebspunkt zu erreichen. Eine konstruktiv angelegte Druckbegrenzungsleitung muss stets wirksam bleiben, wenn eine Pumpe Öl liefern kann.

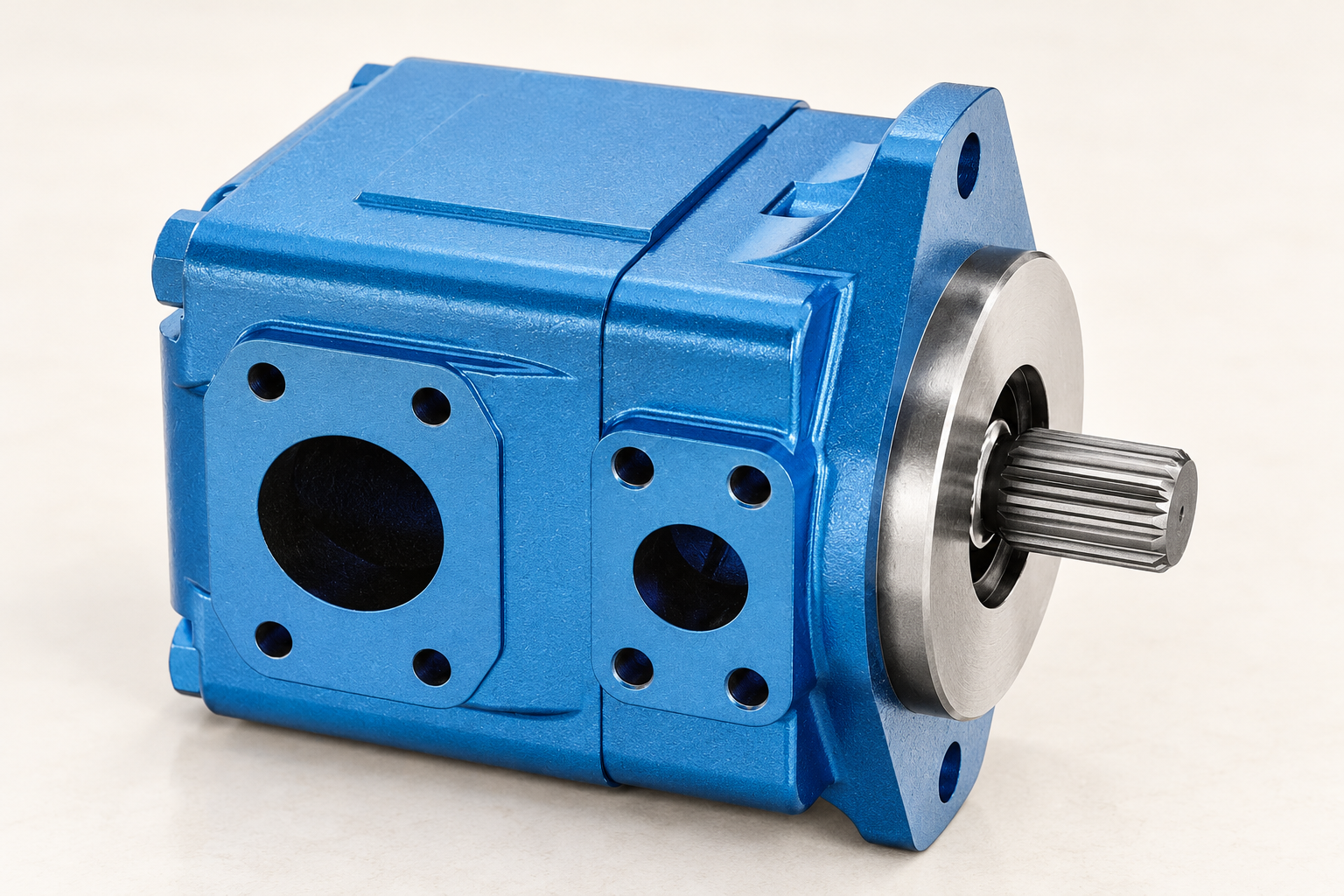

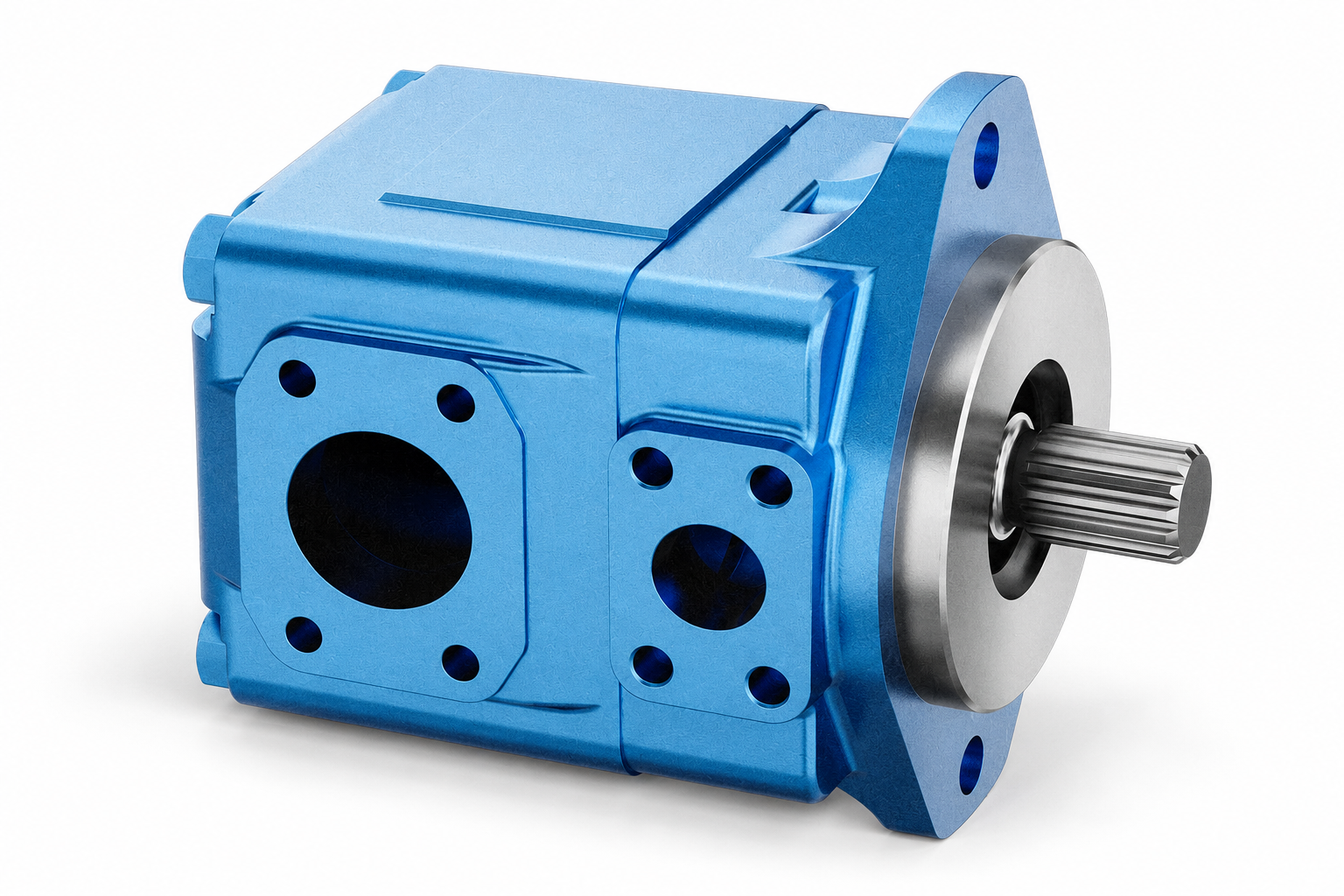

Bevor Sie ein Paket mit #zwei Pumpen anfordern, ermitteln Sie die Funktionsweise jeder Einheit, den vollständigen Modellcode und die zugelassenen Druckgrenzen. Auf einem Foto einer Flügelpumpen zeigt sich die äußere Anbindung, nicht die Einlassdruckfestigkeit. Die Abbildungen der T6-Pumpen in diesem Artikel dienen lediglich als Referenz für die Schnittstelle; sie belegen nicht, dass die dargestellte Konfiguration für die Serienproduktion zugelassen ist.

Parallelpumpen: Kombinieren Sie Durchflüsse mit einem gemeinsamen Kreislaufdruck

Bei einer parallelen Versorgungsanordnung verbinden sich separate Abgabetreppen zu einem gemeinsamen Druckleitungsanschluss. Beide abführenden Leitungen müssen die Druckleitung sowie die Verluste ihrer eigenen Leitung und des Ventils überwinden. Der ideale Nutzvolumenstrom des Abgabetreppensystems ist die Summe der Abgabetreppenströme. Der tatsächliche Aktuatorstrom ist geringer, wenn Öl über Entlastungsventile, Entlastungslinien oder Leckagen geleitet wird oder wenn eine andere Funktion einen Teil des Versorgungsstroms verbraucht.

Betrachten wir eine illustrative Low-Pressure-Anlagestufe mit zwei Fix-Durchflusspumpen. Der Zweig A liefert 24 L/min und der Zweig B 36 L/min bei der angegebenen Drehzahl und Testbedingung. Wenn beide Zweige angeschlossen sind und keinerlei Abfuhr erfolgt, könnte der gemessene Durchfluss bei allen Druck und Temperaturen annähernd 60 L/min betragen. Diese Zahlen sind rekurative Eingaben, keine T6-Spezifikation oder eine Prognose für jeden Druck und jede Temperatur.

Wenn der Arbeitshub eine höhere Druckstärke erfordert, aber weniger Durchfluss, kann ein zugelassenes Entlastungskonzept den Ausgang einer Pumpe auf einen Niederdruckrücklauf leiten, während die andere Pumpe weiterhin die Last versorgt. Dieses vertraute Konzept von „hoch #– niedrig“ bedeutet nicht, dass beide Pumpen kontinuierlich die Hochdruckstufe versorgen müssen. Das Entlastungsventil, die Rückschlagventile, die Übergangseinstellungen und das Rücklaufsystem müssen zusammen ausgewählt werden.

Warum die parallele Versorgung eine Isolierung und einen definierten Stillstandszustand erfordert

Eine gemeinsame Entlastung kann einen stillstehenden Zweig mit Druck aus dem laufenden Zweig belasten. Je nach Schaltung kann dies zu einem Umkehrstrom, einem unerwünschten Wellenmoment oder ungewollten Bewegungen führen. Eine geeignete Überwachung oder Isolierungseinrichtung kann diesen Weg verhindern, doch der Druck, die Durchflussfähigkeit, die Leckage und das Verformungsverhalten dieser müssen berücksichtigt werden. Das Einfügen eines Überdruckventils symbolisiert lediglich nicht die zuverlässige Isolierung.

Überprüfen Sie, was passiert, wenn eine elektrische Antriebseinheit ausfällt, ein Verdrängerkontroller ausfällt oder ein #Absperrventil einer Leitung geschlossen wird. Eine laufende Pumpenanlage darf nicht ohne wirksamen Überdruckschutz an einem geschlossenen Ventil hängen bleiben. Umgekehrt darf eine isolierte Pumpe nicht unbeabsichtigt wieder in einen blockierten Abfluss eingesteckt werden. Die Startgenehmigungen und die Absperrvorrichtung für die Wartung sind Bestandteil der Konstruktion.

Wenn Pumpen dieselbe Saugquelle teilen, sollten die Gesamtsaugleistung bei Kaltstart und maximaler Drehzahl untersucht werden. Zwei einzeln akzeptable Saugleitungen können dennoch zu übermäßigen Verlusten im gemeinsamen oberen Abschnitt führen. Die Luftzirkulation im Speicher, die Flüssigkeitsqualität und die Rücklaufleitung beeinflussen beide Pumpen gleichzeitig, weshalb doppelte Pumpen nicht automatisch eine unabhängige Zuverlässigkeit gewährleisten.

Serienpumpen: Drucksteigerung erfordert eine zugelassene Einlassbeladung

Eine flüssigkeitsführende Verbindung sendet die Entladung der ersten Pumpe in den Einlass der zweiten Pumpe. Die entsprechende Druckverbindung basiert auf Druckanstiegen und nicht auf der willkürlichen Addition zweier nominaler Auslassgrenzen. Für eine konstante Strömung mit demselben Nutzdurchfluss entspricht der endgültige Druckanstieg etwa der Summe der Druckanstiege der Stufen #abzüglich der Verbindungsverluste. Die Falldruck- und Dichtungsbelastung bleiben getrennte Anforderungen.

In einem positiven Durchflusskreislauf ist die Anpassung des nominellen Durchflusses besonders wichtig. Eine zweite Pumpe, die versucht, weniger Öl als die erste zu liefern, benötigt eine gezielte Konstruktion, um den Mangel auszugleichen. Eine zweite Pumpe, die mehr Öl als die erste benötigt, kann möglicherweise nicht akzeptable Einlassbedingungen aufweisen. Leckagen, Geschwindigkeitsänderungen, Verdrängungskontrolle und transientes Verhalten machen es erforderlich, dass die Anpassung allein anhand des Katalogs nur unzureichend ist.

Am wichtigsten ist: Nehmen Sie nicht an, dass ein gewöhnlicher Einlass #mit offener Leitung den Druckabfall einer anderen Pumpe aufnimmt. Erfassen Sie schriftlich die Grenzwerte für den kontinuierlichen und transienten Einlassdruck, den Falldruck, die Belastung durch die Wellenabdichtung, die Leitung für den Abfluss aus dem Gehäuse und die Druckunterschiede. Eine für eine geladene geschlossene Kreislaufanlage oder eine spezielle Hochdruckfunktion konzipierte Anlage lässt sich nicht anhand äußerlicher Ähnlichkeiten zu einer anderen Pumpe ableiten.

Zwei Pumpen auf einer Welle sind nicht automatisch in Reihe geschaltet.

Eine Tandemmontage beschreibt eine mechanische Verpackung: Mehrere Pumpabschnitte können über eine gemeinsame Antriebs- oder Durchgangsverbindung kommunizieren. Ihre Fluidausgänge können separate Kreisläufe versorgen, in eine parallele Leitung zusammengefasst werden oder in einem bestimmten Stufenkreis beteiligt sein. Die physische Anordnung entlang der Welle bestimmt nicht die Fluidverbindung. Ebenso zeigen die nebeneinanderliegenden Anschlüsse an einem Gehäuse nicht, ob die Abschnitte intern miteinander verbunden sind.

Die mechanischen und hydraulischen Prüfungen sollten getrennt durchgeführt werden. Die mechanische Prüfung umfasst den Wellenmoment, die Montageausrichtung, die Kupplung, die Drehrichtung und die Grenzwerte für die Durchgangsdrehzahl. Die hydraulische Prüfung umfasst die Einlasswege, die Abgabetraktoren, die Fallabgänge, die Druckregler und das Verhalten jeder Funktion. Beide Prüfungen müssen erfolgreich abgeschlossen sein, bevor ein Tandempaket akzeptiert werden kann.

Bei Beschaffung benötigen Sie ein Schaltplan und eine Schnittdarstellung der einzelnen Bauteile. Kennzeichnen Sie jeden Einlass, Auslass und den Abfluss des Gehäuses, einschließlich aller internen Gänge. So wird ein häufiges Kauffehler vermieden: die Bestellung einer mechanisch kompatiblen Einheit, ohne vorher die Portanordnung und die Steuerung zu prüfen, um die gleiche Schaltanordnung wie die vorherige #Maschine zu reproduzieren.

Verknüpfungsschemas für eine Überprüfung durch den OEM

Prüffrage	Parallelabgabetrenner	Serie-Flüssigkeitsweg
Was wird geteilt?	Ein Druckkopfanschluss wird durchflossen	Ein Durchfluss, der zwischen den Druckstufen verläuft
Was kann kombiniert werden?	Nützlicher Durchfluss bei einem kompatiblen Kopfenddruck	Der Druckanstieg erfolgt nur innerhalb der zugelassenen Stufengrenzen
Was passiert, wenn eine Pumpe ausfällt?	Überprüfung der Rückwärtsförderung und der Isolierleistung	Überprüfen Sie die Ein- #und Auslassbedingungen der verbleibenden Stufe
Was muss bei Einlässen bestätigt werden?	Gesammelte Saugleistung und Abzweigverluste	Zulassung für druckbeaufschlagte Einlassleitungen und Grenzwerte für den transienten Druck
Was bedarf einer expliziten Schutzmaßnahme?	Jede beteiligte Zweigstelle und alle verbleibenden Abgase	Jede Stufe, die Zwischenpfade und die verhafteten Volumes
Welche Beschaffungsvorkommensnachweise sind entscheidend?	Messwertstrom bei Betriebsdauer, Entleerungserfahrungen und Steuerungskommunikation	Einlass-/Gehäusebegrenzungen, Fließanpassung und ein validiertes Stufenschema

Unterstützender technischer Kontext: NPTEL: Prinzipien einer positiven Verdrängungshydropumpe, NPTEL: Kurven für eine Pendelpumpe und eine Parallelpumpe; beschränkt auf den angegebenen Maschinenkontext. Diese Liste der Beweismittel legt keine Produktbewertung oder ein allgemeines Akzeptanzlimit fest.

Diese Tabelle ist eine Checkliste für die Designüberprüfung und keine Empfehlung für die Schaltung oder Ersatz für die Bauteilebegrenzungen. Sie verwendet bewusst qualitative Belege, da universelle Druckgrenzen für unbekannte Pumpenkonfigurationen nicht festgelegt werden können.

Vergewissern Sie sich vor der Anschaffung weiterer Pumpen, dass die Antriebsleistung ausreichend ist.

Für einen hydraulischen Zweig ist die ideale flüssige Leistung in Kilowatt der Druckanstieg in Bar, multipliziert mit dem Durchfluss in L/min und geteilt durch 600. Die Abtriebsleistung des Getriebes übersteigt diese ideale Wert, da die Pumpe Verluste aufweist. Verwenden Sie die Druckdifferenz über die Pumpe und die entsprechende Betriebseffizienz; wenden Sie keine Spitzenleistung aus einem anderen Testpunkt auf alle Stufen an.

Als illustrativen Vergleichswert entspricht ein Druckanstieg von 150 bar bei einer Leistung von 60 l/min dem Wirkdruck von 15 kW. Wenn eine Leitung entlastet wird, berechnen Sie den tatsächlichen Druck und die Durchflussrate dieser Leitung und addieren Sie dann den #zusätzlichen Strombedarf der belasteten Leitung hinzu. Die entlastete Leitung verbraucht weiterhin Strom, erzeugt Wärme und stellt eine Belastung für den Antrieb dar. Sie ist nicht physisch frei, da ihr Ausgang wieder in den Tank zurückkehrt.

In einem Beispiel wird der Eingangswellenstrom jeder #Stufe anhand ihres eigenen Druckanstiegs und ihrer Durchflussrate berechnet, wobei Verluste und Betriebskontrollen berücksichtigt werden. Es wird überprüft, ob der Hauptantrieb die schlimmsten, glaubwürdigsten simultanen Anforderungen erfüllen kann, einschließlich Beschleunigungs- und Übergangssituationen. Bei einem gemeinsamen Antrieb ist eine separate Prüfung des Kupplungsmoments und des Durchgangsdrehmoments erforderlich, selbst wenn die Gesamtmotorleistung ausreichend erscheint.

Kontrollinteraktionen sind oft das eigentliche Auswahlproblem.

Zwei variablengeschaltene Pumpen, die an einen Druckkolbenanschluss angeschlossen sind, können zwar aufgrund der übereinstimmenden Nenndruckeinstellungen nicht wie vorgesehen fließen, doch der Regler, die Reaktionszeit, die Leitungslosen, die Anordnung des Lastsensorsignals und die Stabilität können beeinflussen, welche Leitung die Nachfrage abdeckt. Ein Anspruch auf automatisches gleichmäßiges Durchflussverhältnis sollte durch die ausgewählte Steuerungskonfiguration und Testnachweise belegt werden.

Bevor Sie Controller auswählen, definieren Sie die erforderlichen Betriebszustände. Versorgt eine Pumpe den Grundstrom, während die andere die Unterstützung leistet? Muss eine der Pumpen unabhängig einen Notstrommodus mit geringer Leistung bereitstellen? Gibt es mehrere Verbraucher mit Prioritätsanforderungen? Ein verlässlicher Kostenvoranschlag identifiziert, wie das System zwischen diesen Modi umschaltet und welche Schutzmaßnahmen während jeder Umschaltung aktiv bleiben.

Verhindern Sie die Lösung eines Regelungsproblems, indem Sie die Druckeinstellungen willkürlich erhöhen. Ein Gerät, das ständig nach Druck erhöht, Öl erhitzt oder wiederholt eine Entlastungsventile öffnet, erfordert Messungen und eine detaillierte Analyse. Eine Erhöhung des Sollwertes kann zu Energie- und Bauteilverschwendung führen, ohne die fehlerhafte Regelarchitektur zu korrigieren. Die Einstellungswerte müssen aus dem zugelassenen Maschinenprozess stammen.

Was bei der Inbetriebnahmesprüfung gemessen werden soll

Aufzeichnen der Geschwindigkeit jeder #Zweigleitung, des gelieferten Durchflusses, des Einlassdrucks, des Auslassdrucks und der Flüssigkeitstemperatur. Für ein paralleles Paket sind außerdem die Durchfluss- und Druckwerte der Kopfstücke, des Entleerungs- oder Bypassflusses sowie die Reaktion bei einer Störung einer Zweigleitung zu erfassen. Für ein serielles Paket sind die Zwischenstufen-Druckwerte zu erfassen und die Falldruckgrenzen beider Stufen unter stetigen und transienten Bedingungen zu überprüfen.

Verwenden Sie Instrumente, die für den Schaltkreisdruck, die Fluidkompatibilität und den Messbereich ausgewählt wurden. Ihre Unsicherheit und die Platzierung spielen eine Rolle: Ein Header-Flowmeter allein kann nicht sagen, ob eine Pumpe normal arbeitet, während die andere leeren. Notieren Sie die Schaltplanrevision und die Sensorenpositionen zusammen mit den Messwerten, damit ein anderer Ingenieur die Daten interpretieren kann, anstatt nur eine Liste von Zahlen vorzulegen.

Die Inbetriebnahme und die Messung erfolgen durch geschultes Personal unter Verwendung einer geschützten Testvorrichtung und dem zugelassenen Verfahren der #Maschine. Isolieren Sie Energie und entlasten Sie den gespeicherten Druck, bevor Sie die Verbindungen wechseln. Öffnen Sie niemals eine Leitung, um herauszufinden, welche Pumpe sie versorgt. Wenn ein vorgeschlagenes Schaltplan keine Dokumentation zur Grenzmenge der Einleitungen oder eine sichere Analyse des Stillstandszustands enthält, verzichten Sie auf die Installationsentscheidung und testen Sie stattdessen keine ungeregelte Annahme auf der Produktionsmaschine.

Checkliste für ein Mehrpumpen-Hydraulikpaket

Geben Sie den gewünschten Durchfluss und den Druck für jede Betriebsstufe, die simultanen Verbraucher, die verfügbare Antriebsdrehzahl und die Leistung, die Flüssigkeitsspezifikation, den Temperaturbereich und die Startbedingungen an. Fügen Sie das aktuelle Schaltbild, die Pumpenmodellcodes, die Anschlusszeichnungen und die mechanischen Montagemerkmale hinzu. Legen Sie fest, ob Redundanz die volle volle Leistung oder einen reduzierten sicheren Betriebszustand bedeutet.

Bitten Sie den Lieferanten, die zugelassenen Ein #- und Auslassgrenzen sowie den Falldruckgrenzen jeder Pumpe anzugeben; die Kontrollgebercodes; die Anforderungen an die Isolierung und Entladung sowie die Prüfpunkte für die Akzeptanzprüfung, die zur Validierung des Pakets verwendet werden. Bitte bestätigen Sie die mechanischen Antriebsgrenzen getrennt von den hydraulischen Leistungsdaten. Halten Sie ungelöste Punkte in der Preisaufstellung sichtbar, anstatt eine allgemeine Angabe über die Kompatibilität zu verwenden, die die erforderlichen Nachweise ersetzen soll.

Häufig gestellte Fragen

Verdoppeln Hydraulikpumpen parallel Druck?

Nein. Ihre Ausgänge liefern eine gemeinsame Druckstufe, die durch die Anforderungen und die Steuerung des Stromkreises bestimmt wird. Ihre Nutzströme können sich erhöhen, wenn beide Zweige zu diesem Druck beitragen. Die Druckfestigkeiten und die Abzweigverluste begrenzen die Anordnung weiterhin.

Kann ich zwei Hydraulikpumpen in Reihe schalten?

Nein. Eine seriellen Flüssigkeitsverbindung erfordert ausdrückliche Zulassung des Einlassdrucks, ein kompatibles Strömungsverhalten, eine Falldruckkontrolle und eine validierte Schutzanordnung. Die Ausgangsdruckfestigkeit einer #gewöhnlichen Pumpe legt nicht fest, dass ihr Einlass einen anderen #Pumpenabfluss aufnehmen kann.

Ist eine Tandempumpe eine Serienpumpe?

Nicht unbedingt. Tandem beschreibt mehrere Abschnitte, die über eine mechanische Anordnung oder einen Antrieb verfügen. Das Schaltbild bestimmt, ob deren Ausgänge unabhängige Funktionen steuern, eine parallele Stromversorgung oder eine andere zugelassene Schaltung.

Kann eine parallele Pumpe kleiner sein als die andere?

Potenziell ist dies so, wenn der Stromkreis für die unterschiedlichen Ströme und Betriebsmodi konzipiert wird. Ungenügender Abzweifluss ist in konzeptionellen Stromversorgungsmodellen üblich, doch die Überprüfung der Isolation, Entladung, Antriebsdauer und der Übergangsbewegungen bleibt weiterhin erforderlich.

In welcher Vereinbarung sollte ich in einem Angebot nachfragen?

Erklären Sie die Betriebsanforderungen und stellen Sie das Schaltplanentwurf vor, bevor Sie eine Anschlussanmeldung stellen. Eine parallele Stromversorgung beschreibt oft einen kombinierten oder stufenweisen Stromfluss, während ein serieller Vorschlag spezifische Angaben zu den angelegten Druckeinleitungen erfordert. Die genehmigte Schaltung und die ermittelte Betriebsdauer bestimmen die endgültige Wahl.

Verwandte Produkte und technische Anleitungen

T6-Scheibenpumpe, Hydraulikpumpen-Sortiment, Mechanische Auswahl der Tandempumpe, Mehrere Pumpen auf einem Antrieb, Pumpenwellen-Leistungsberechnungen. Legen Sie beim Abfragen von komponentenspezifischen Daten den Schaltkreis, das Fluid, die Betriebsdauer und die genaue angeforderte Konfiguration fest.

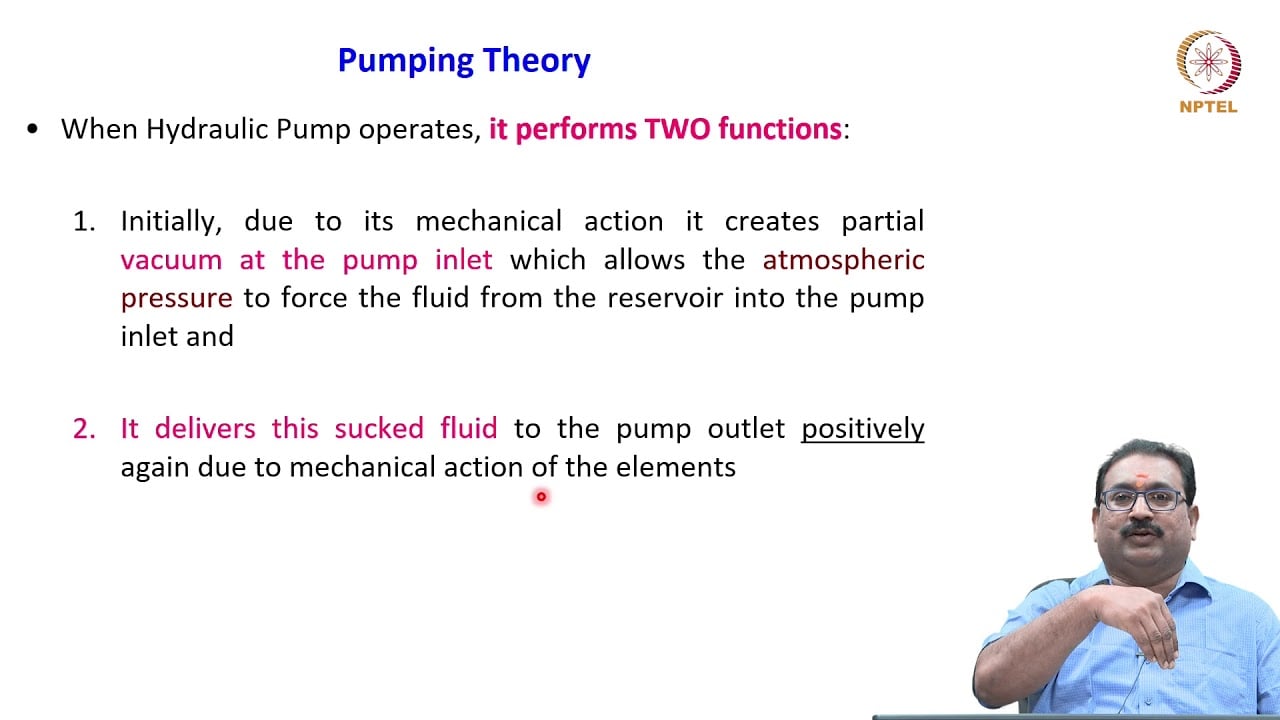

Lehrgang an der Universität: 3.2 – Hydraulische Pumpen
