Hydraulikmotoren in Reihe oder parallel: Durchfluss, Drehzahl und Lastverteilung

Hydraulikmotoren in Reihe nutzen denselben Strömungsweg, während Motoren in Parallelschaltung den Volumenstrom über separate Zweige erhalten. Die Reihenschaltung kann Verdrängungsvolumina bei ähnlichen Lasten synchronisieren, erhöht jedoch die Druckanforderungen und setzt den nachgeschalteten Motor dem Ausgangsdruck des vorgeschalteten Motors aus. Die Parallelschaltung versorgt jeden Motor mit einem gemeinsamen Versorgungsdruck, wobei jedoch keine gleiche Drehzahl garantiert ist, es sei denn, der Volumenstrom wird aufgeteilt oder geregelt.

Dieser Leitfaden richtet sich an Ingenieure, Instandhaltungsteams und Anlagenkäufer, die eine fundierte Entscheidung statt einer allgemeinen Definition benötigen. Er erklärt das Arbeitsverhältnis, die wichtigen Messwerte, gängige Fehlerinterpretationen und die Unterlagen, die einem Austauschantrag beigefügt werden sollten. Hydraulische Systeme speichern gefährliche Energie; isolieren Sie das System, machen Sie es drucklos und befolgen Sie das Verfahren des Maschinenherstellers, bevor Sie eine Leitung öffnen oder ein Bauteil ausbauen.

Was hydraulische Motoren in Reihe im Vergleich zu parallel in einem echten Kreislauf bedeutet

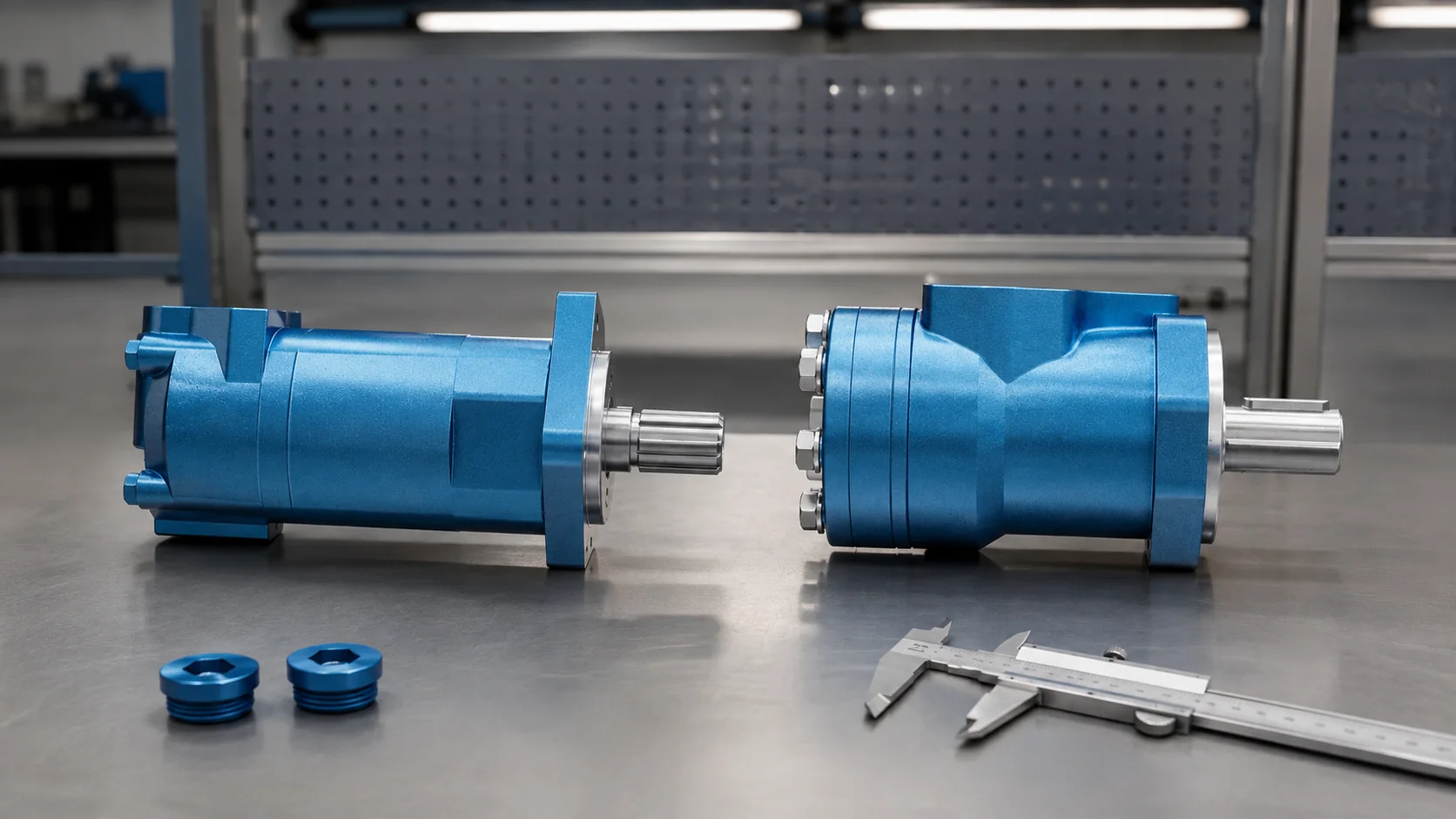

Die relevante Hardware umfasst Pumpe, Wegeventil, zwei Motoren, Mengenteiler, Sekundärabsperrventile (oder: Schockventile), Rücklaufleitung und Leckölleitungen. Jedes Element beeinflusst das Ergebnis an der Welle oder am Stellantrieb. Druck entsteht, da die Last dem Volumenstrom entgegenwirkt, während der Volumenstrom die Bewegungsgeschwindigkeit bestimmt. Leckage, Drosselung, Kompressibilität und das Ansprechverhalten der Steuerung verknüpfen diese Größen. Aus diesem Grund kann eine Komponente nicht allein anhand einer Prüfstands Beschreibung zuverlässig beurteilt werden.

Richten Sie sich nach der Maschinenbeanspruchung, nicht nach der Einfachheit des Schlauchs. Erfassen Sie die erforderliche Drehzahl und das erforderliche Drehmoment an jeder Welle, ob Lasten variieren können, den zulässigen Synchronisationsfehler, den verfügbaren Pumpenstrom und -druck, das Stoppverhalten und den zulässigen Ausgangsdruck. Tragen Sie diese Bedingungen in eine Betriebstabelle mit Normal-, Spitzen- und Bereitschaftszuständen ein. Trennen Sie Dauerleistungen von intermittierenden Spitzenwerten. Halten Sie fest, ob Werte berechnet, gemessen oder aus einem Datenblatt übernommen wurden. Diese kleine Disziplin verhindert, dass eine optimistische Spitzenzahl als dauerhafter Betriebspunkt behandelt wird.

Wie die Komponenten zusammenarbeiten

Öl folgt dem verfügbaren Druckgradienten, aber der Weg wird durch Passungen, Steuerzeiten und den Ventilzustand definiert. Wenn sich ein Steuerelement bewegt, verändert es eine Öffnung oder eine Verdrängung, und das System pendelt sich auf ein neues Gleichgewicht aus Pumpenförderung, Lastbedarf und Verlusten ein. Der Übergang ist dabei ebenso wichtig wie der endgültige Messwert: Beschleunigung, Verzögerung, schnelle Ventilschaltungen und Kaltstarts erzeugen oft die höchste Beanspruchung.

Die richtige Interpretation beginnt mit einem Schema und einer Zeitfolge. Markieren Sie die Quell-, Last-, Rücklauf- und Leckölwege. Notieren Sie für jeden Maschinenschritt, welche Anschlüsse verbunden sind, welches Volumen eingeschlossen werden kann und wo Speiseöl eintreten kann. Vergleichen Sie diese Logik dann mit den installierten Schläuchen. Eine überraschende Anzahl scheinbarer Komponentenfehler wird durch eine Anschlussoption, eine Schlauchänderung oder einen Steuerzustand verursacht, die nicht mit der Zeichnung übereinstimmen.

Zu verifizierendes Element	Warum es wichtig ist	Nützliche Beweise
Pumpe	Funktion und Schnittstelle	Zeichnungs- oder Modellcode
Wegeventil	Verschleiß oder Einschränkung	Inspektionsfoto und Messung
zwei Motoren	Druck und Leckage	Ergebnis des Heiß- und Kaltwassertests
Strömungsteiler	Kompatibilität und Ausrichtung	Hersteller-Servicedaten
Hafenübergreifende Entlastungen	Sauberkeit und Oberflächenzustand	Öl- und Filternachweis
Leck- und Gehäuseöldrainagen	Aufgezeichnetes Limit	Inbetriebnahme-Protokoll

Auswahl- und Dimensionierungs-Workflow

Beginnen Sie mit der Last. Rechnen Sie die erforderliche Kraft bzw. das erforderliche Drehmoment und die Drehzahl in Druckdifferenz und Volumenstrom um und addieren Sie dann realistischerweise Zuschläge für Wirkungsgrad und Leitungsverluste. Überprüfen Sie den gesamten Arbeitsbereich, anstatt von einem einzigen Nenngutpunkt auszuwählen. Der Antrieb muss die höchste gleichzeitige hydraulische Leistung unterstützen, und Tank, Kühler und Filtration müssen die erwartete Verlustleistung bewältigen können.

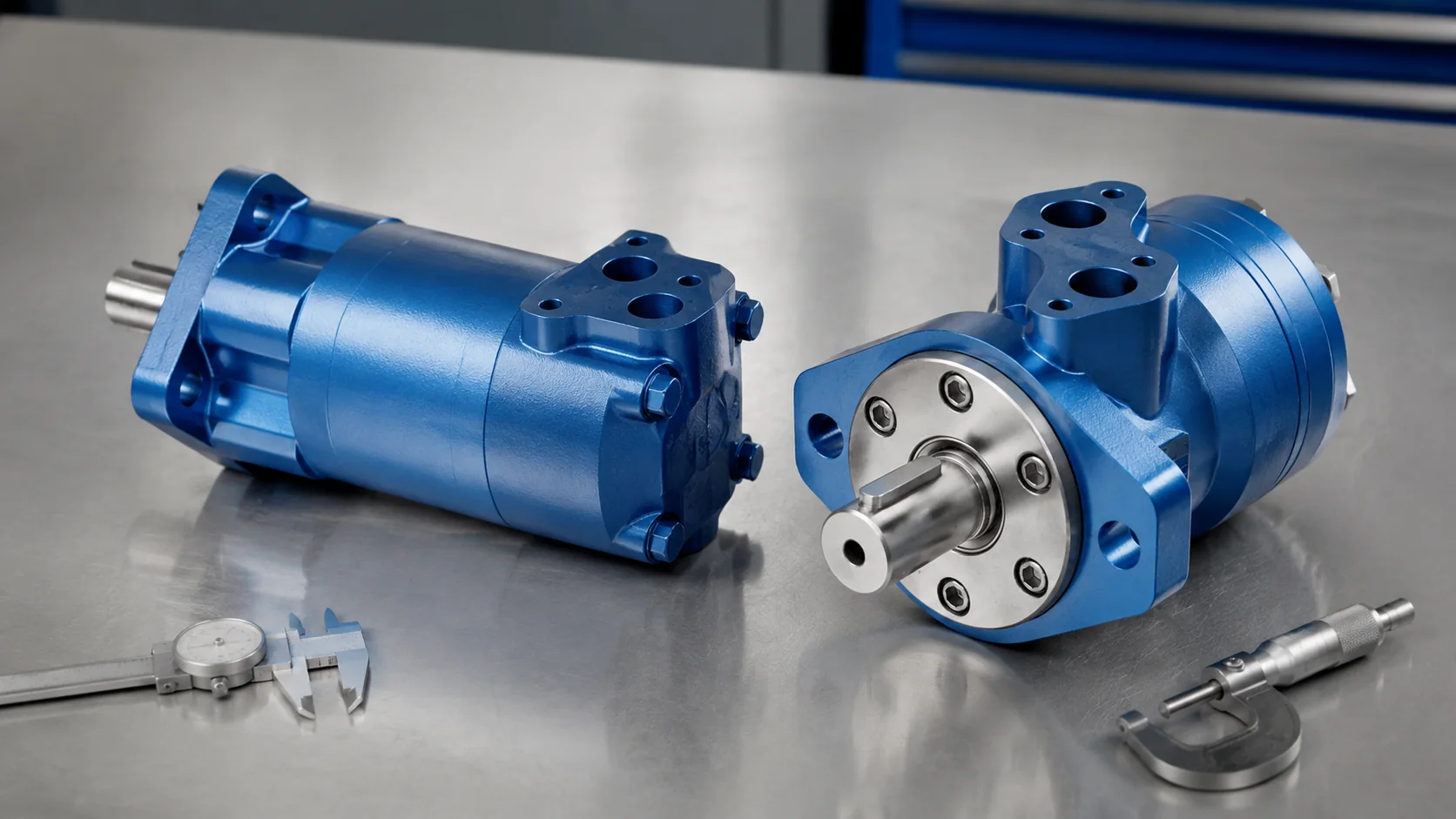

Als Nächstes sind die Schnittstellen zu überprüfen: Welle und Anbaugeometrie, Anschlussgröße und -gewinde, Drehrichtung, Leckölführung, elektrische Ansteuerung, Stecker und Umweltschutz. Ähnlich aussehende Komponenten können unterschiedliche interne Optionen aufweisen. Niemals dürfen Verdrängung, Schieberfunktion, Druckeinstellung oder Drehrichtung vom äußeren Erscheinungsbild abgeleitet werden. Das vollständige Typenschild und der Modellcode sind zu erhalten, und bei Bedeutung der Austauschbarkeit ist eine freigegebene Zeichnung anzufordern.

Schließlich sollten Sie sich auf Abnahmekriterien einigen. Nützliche Kriterien umfassen den gemessenen Durchfluss oder die Geschwindigkeit bei angegebenem Druck und Temperatur, externe Leckage, Gehäuse- oder Leckölfluss, Geräuschbeobachtungen, Ansprechzeit und stabile Regelung. Ein Beschaffungsvergleich, der nur den Stückpreis aufführt, lässt die teuersten Risiken – Installationsänderungen, Inbetriebnahmedauer und wiederholter Ausfall – bei der Entscheidung außen vor.

Symptome und was sie nicht beweisen

Zu den häufigen Beobachtungen gehören ein voreilender Motor, ein Geschwindigkeitsabfall bei ungleichmäßiger Last, übermäßiger Kombinationsdruck, heißes Öl und instabile Traktion. Keine davon beweist eine einzige Ursache. So kann Hitze beispielsweise von inneren Leckagen, Überdrucköl, Drosselung, übermäßigem Rücklaufdruck oder ungeeigneter Viskosität herrühren. Geräusche können auf Belüftung, Kavitation, mechanischen Kontakt oder Regelschwankungen zurückzuführen sein. Eine defekte Dichtung ist möglicherweise das Opfer von Gehäusedruck oder Fehlausrichtung und nicht der auslösende Fehler.

Verwenden Sie eine Ursachen- und Evidenzmatrix. Stellen Sie jeden plausiblen Mechanismus in eine Spalte und den Messwert, der ihn stützt oder widerlegt, in eine andere. Testen Sie zuerst die sichersten und einfachsten Unterscheidungen. Behalten Sie nach Möglichkeit zeitlich abgestimmte Messwerte bei, da eine 200 Millisekunden lang anhaltende Spitze auf einem langsamen Analogmessgerät verschwunden sein kann, während sie das Bauteil dennoch beansprucht.

Eine sichere diagnostische Sequenz

Messen Sie Zweigströme, Ein- und Austrittsdrücke, Gehäusedrücke, Drehzahlen und das Lastmoment in jeder Betriebsrichtung; testen Sie den ungünstigsten Zustand bei ungleicher Last anstelle von nur Leerlaufdrehung. Verwenden Sie Messgeräte mit geeigneten Druck-, Temperatur- und Medienbeständigkeiten. Installieren Sie Messpunkte nach Möglichkeit vor dem Versuch, verlegen Sie Schläuche fern von Personal und rotierenden Teilen und suchen Sie niemals mit der Hand nach einem Leck im Nadelöhr.

Führen Sie eine Baseline mit geringem Risiko aus und stellen Sie dann die Belastung schrittweise wieder her. Erfassen Sie den Standby-Betrieb, die Bewegung ohne Last, die normale Last und den anspruchsvollsten Übergang. Notieren Sie die Öltemperatur, da die Viskosität sowohl die Leckage als auch den Druckverlust beeinflusst. Wenn sich das Ergebnis ändert, während sich die Maschine erwärmt, ist das ein diagnostischer Hinweis und keine Unregelmäßigkeit, die man wegmitteln sollte.

Nach dem Testen sind die Messwerte mit den Komponenten- und Systemgrenzen zu vergleichen. Trennen Sie den Pumpendruck vom Differenzdruck über dem Motor oder Ventil. Trennen Sie den Motorausgangsdruck vom Gehäusedruck. Trennen Sie den Sollstrom von der tatsächlichen Schieberposition. Diese Unterscheidungen verhindern, dass eine intakte Komponente für eine an der falschen Stelle vorgenommene Messung verantwortlich gemacht wird.

Installation und Inbetriebnahme von Steuerungen

Sauberkeit während der Installation ist Teil der Zuverlässigkeit. Verschließen Sie offene Leitungen, reinigen Sie den Arbeitsbereich, verwenden Sie kompatible Dichtungen und Schmiermittel und spülen Sie verunreinigte Kreisläufe gemäß einem zugelassenen Plan. Befüllen oder grundieren Sie Komponenten vor, wo dies vom Hersteller vorgeschrieben ist. Überprüfen Sie die Wellenausrichtung und die Leichtgängigkeit der Kupplung, bevor Sie die Stromversorgung einschalten. Ein trockener oder falsch ausgerichteter Erststart kann den Wert einer sorgfältigen Auswahl zunichtemachen.

Beginnen Sie mit begrenztem Druck und reduzierter Last. Überprüfen Sie Drehzahl und Durchflussrichtung sofort. Achten Sie auf Einlassbedingungen, Ausgangsdruck, Gehäuseleckage, Leckage, Temperatur und Geräusch. Stoppen Sie, wenn sich die Messwerte schnell einem Grenzwert nähern. Erhöhen Sie die Last in kontrollierten Schritten und bewahren Sie das Inbetriebnahmeprotokoll als Referenz für zukünftige Fehlersuchen auf.

Checkliste für Beschaffung und Ersatz

• Vollständiger Hersteller, Serie und Modellcode
• Fotos von Typenschild, Anschlüssen und Befestigung
• Maschinenschaltbild und Schlauchführung
• Normal-, Spitzen- und Standby-Druck sowie Durchfluss
• Flüssigkeitstyp, Viskositätsklasse und Temperaturbereich
• Drehzahl, Drehmoment oder Stellglied-Einschaltdauer über der Zeit
• Rücklauf- und Lecköldruckgrenzen
• Kontaminations- und Filternachweise
• Fehlerbeschreibung und einbehaltene beschädigte Teile
• Erforderlicher Prüfbericht, Zeichnung und Rückverfolgbarkeit

Für Komponentenoptionen besuchen Sie die Website von Prance Hydraulic Motorenpalette und das Breitere Hydraulikproduktübersicht. Verwandte technische Lektüre: Systemverhaltenshandbuch und Diagnoseleitfaden. Diese Links tragen dazu bei, die Informationsfrage mit einer überprüfbaren Produktspezifikation zu verknüpfen, ohne dass der Artikel als Ersatz für die Anwendungsberatung dient.

Lernvideo

Sieh dir “Introduction to Proportional (Servo) Valves (Full Lecture)” auf YouTube an.

Literaturverzeichnis

• OSHA: Sicherheit bei Modifikationen von Hydrauliksystemen
• Indiana DWD: Grundlagen der Fluidtechnik – Hydraulik
• Purdue Maha Fluid Power Research

Praktische Schlussfolgerung

Die beste Entscheidung ist diejenige, die über den gesamten Betriebszyklus der Maschine hinweg richtig bleibt und nach der Installation überprüft werden kann. Bewahren Sie Schaltplan, Messungen, Modellcode-Interpretation und Inbetriebnahmergebnisse zusammen auf. Diese Nachweise verkürzen zukünftige Fehlersuchen, verbessern die Kommunikation mit dem Lieferanten und machen einen wiederkehrenden Ausfall unwahrscheinlicher.

Häufig gestellte Fragen

Welche Spezifikation ist als Erstes zu überprüfen?

Beginnen Sie mit dem exakten Komponentenmodell und der Maschinenbelastung. Überprüfen Sie dann Druck, Durchfluss, Medium, Temperatur, Montage, Anschlüsse und Steuerungsgrenzen anhand der Herstellerdokumentation.

Kann dieses Problem mit einem Manometer diagnostiziert werden?

Nein. Messen Sie Zweigströme, Ein- und Auslassdrücke, Gehäusedrücke, Drehzahlen und das Lastmoment in jeder Betriebsrichtung; testen Sie den ungünstigsten ungleichen Lastfall anstelle von nur der Leerlaufdrehung. Ein einzelner stationärer Messwert kann transiente Zustände und Bedingungen auf der Rücklaufseite verschleiern.

Sollte vor dem Testen eine Anpassung vorgenommen werden?

Nein. Notieren Sie die ursprüngliche Einstellung, isolieren Sie gespeicherte Energie, verwenden Sie geeichte Instrumente und befolgen Sie das Wartungsverfahren des Geräts. Eine nicht dokumentierte Einstellung kann die Ursache verschleiern oder eine Gefahr verursachen.

Was sollte eine Angebotsanfrage enthalten?

Fügen Sie Modellcode, Fotos, Schaltplan, Arbeitszyklus, gemessene Drücke und Strömungen, Fluid und Temperatur, Ausfallhistorie, Maßschnittstellen und die erforderlichen Verifizierungsdokumente bei.
