Vanne hydraulique à détection de charge : pression de signal, marge et sélection
Une vanne hydraulique à détection de charge envoie un signal représentant la charge active la plus élevée à une pompe variable compatible. La pompe fournit alors une pression suffisante pour dépasser cette charge plus une marge de contrôle. Lorsqu'elle est correctement dimensionnée et compensée, cette configuration réduit les pertes par étranglement et peut préserver un débit d'actionneur prévisible à mesure que les charges changent. Il s'agit d'un système coordonné pompe-vanne, et non d'un port spécial fonctionnant seul.
Ce guide est rédigé pour les ingénieurs, les équipes de maintenance et les acheteurs d'équipements qui ont besoin d'une décision justifiable plutôt que d'une définition générique. Il explique la relation de fonctionnement, les mesures importantes, les interprétations courantes des défaillances et les enregistrements qui doivent accompagner une demande de remplacement. Les systèmes hydrauliques stockent une énergie dangereuse ; isoler, dépressuriser et suivre la procédure du fabricant de la machine avant d'ouvrir une ligne ou de retirer un composant.

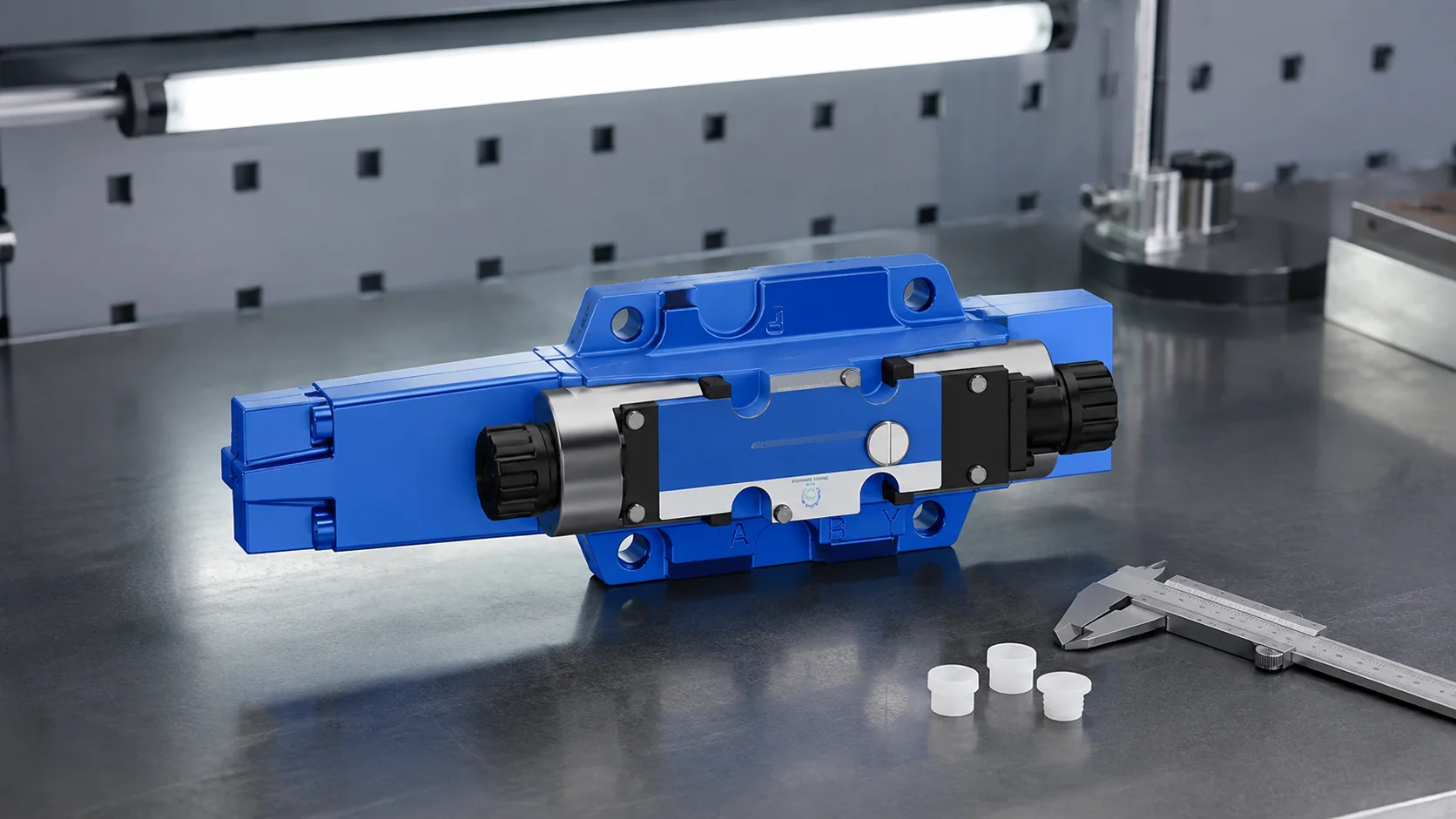

Ce que signifie une vanne hydraulique à détection de charge dans un circuit réel
Le matériel pertinent comprend une vanne sectionnelle, un réseau de navette à détection de charge, des compensateurs de pression, une ligne de signal LS, une pompe variable et un limiteur de pression. Chaque élément influence le résultat observé à l'arbre ou à l'actionneur. La pression existe parce que la charge résiste au flux, tandis que le débit détermine la vitesse de mouvement. La fuite, la restriction, la compressibilité et la réponse de contrôle relient ces quantités. C'est pourquoi un composant ne peut pas être jugé de manière fiable uniquement sur une description en banc d'essai.
Sélectionnez la pompe, les sections de vanne et le réseau de signal en même temps. Confirmez les débits demandés, la charge maximale, la marge de la pompe, les fonctions simultanées, les besoins prioritaires, la pression de veille, la dynamique de la ligne de signal et les limites thermiques. Mettez ces conditions dans un tableau de service avec les états normal, pic et veille. Séparez les capacités continues des pics intermittents. Enregistrez si les valeurs ont été calculées, mesurées ou copiées d'une fiche technique. Cette discipline permet d'éviter qu'un chiffre de pic optimiste ne soit traité comme un point de fonctionnement durable.

Comment les composants fonctionnent ensemble
L'huile suit le gradient de pression disponible, mais le chemin est défini par les jeux, le timing des ports et l'état de la vanne. Lorsqu'un élément de contrôle se déplace, il modifie une ouverture ou un déplacement et le système se stabilise à un nouvel équilibre entre l'alimentation de la pompe, la demande de charge et les pertes. La transition est aussi importante que la lecture finale : l'accélération, la décélération, les changements rapides de vanne et les démarrages à froid créent souvent les contraintes les plus élevées.
La bonne interprétation commence par un schéma et une séquence temporelle. Marquez la source, la charge, le retour et les chemins d'évacuation. Pour chaque étape de la machine, notez quels ports sont connectés, quel volume peut être piégé et où l'huile de compensation peut entrer. Ensuite, comparez cette logique avec les tuyaux installés. Un nombre surprenant de défaillances apparentes de composants sont causées par une option de port, un changement de plomberie ou un état de contrôle qui ne correspond pas au dessin.
| Élément à vérifier | Pourquoi c'est important | Preuve utile |
|---|---|---|
| vanne sectionnelle | Fonction et interface | Code de dessin ou de modèle |
| réseau de navette à détection de charge | Usure ou restriction | Photo d'inspection et mesure |
| compensateurs de pression | Pression et fuite | Résultat du test à chaud et à froid |
| ligne de signal LS | Compatibilité et orientation | Données de service du fabricant |
| Pompe à cylindrée variable et limiteur de pression | Propreté et état de surface | Traces d'huile et de filtre |

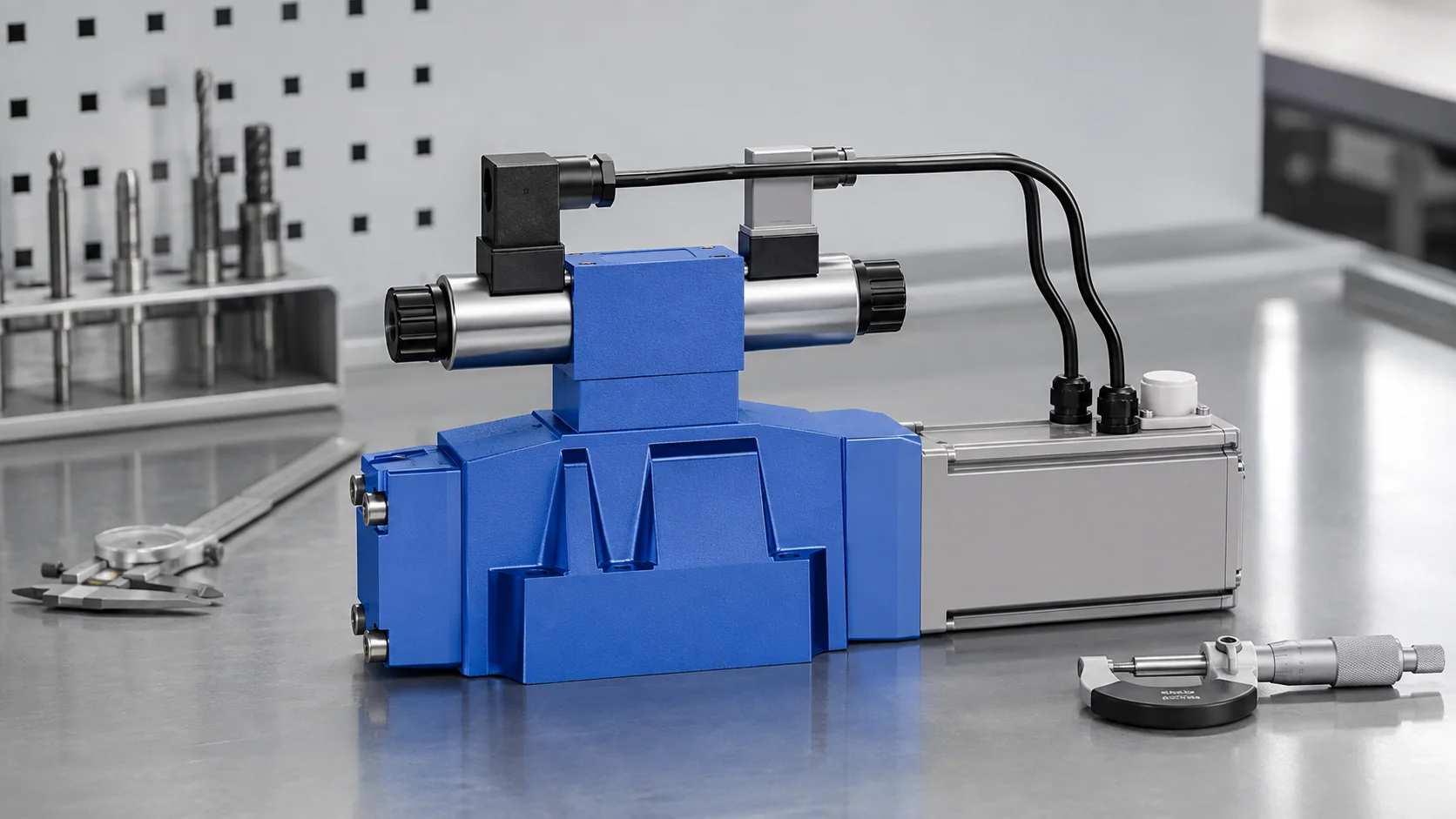

Flux de travail de sélection et de dimensionnement
Commencez par la charge. Convertissez la force ou le couple et la vitesse requis en différence de pression et en débit, puis ajoutez des marges réalistes pour tenir compte du rendement et des pertes de charge dans les conduites. Vérifiez l'ensemble de la plage de fonctionnement au lieu de sélectionner un composant sur la base d'un seul point nominal. Le moteur d'entraînement doit pouvoir fournir la puissance hydraulique simultanée maximale, tandis que le réservoir, le refroidisseur et le système de filtration doivent pouvoir gérer les pertes de puissance prévues.
Vérifiez ensuite les interfaces : géométrie de l'arbre et des fixations, dimensions et type de filetage des orifices, sens de rotation, disposition du drain, commande électrique, connecteur et protection contre les conditions environnementales. Des composants d'apparence similaire peuvent présenter des configurations internes différentes. Ne déduisez jamais la cylindrée, la fonction du tiroir, le réglage de pression ou le sens de rotation à partir de l'apparence. Conservez la plaque signalétique complète et le code modèle, et demandez un plan contrôlé lorsque l'interchangeabilité est importante.
Enfin, convenez des critères d'acceptation. Parmi les critères utiles figurent le débit ou la vitesse mesurés à une pression et à une température définies, les fuites externes, le débit de fuite du carter ou du drain, les observations relatives au bruit, le temps de réponse et la stabilité de la régulation. Une comparaison des offres d'achat qui ne mentionne que le prix unitaire laisse de côté les risques les plus coûteux, notamment les modifications d'installation, le temps de mise en service et les pannes répétées.
Symptômes et ce qu'ils ne permettent pas de prouver
Les observations courantes comprennent la lenteur des fonctions, les interactions entre les actionneurs, les oscillations de pression, une température élevée en veille, l'absence de réponse de la pompe et une régulation instable à faible débit. Aucun de ces symptômes ne permet à lui seul d'établir une cause fondamentale unique. Par exemple, l'échauffement peut provenir de fuites internes, d'un écoulement par la soupape de décharge, d'un étranglement, d'une contre-pression excessive au retour ou d'une viscosité inadaptée. Le bruit peut être dû à une aération, à une cavitation, à un contact mécanique ou à des oscillations de la régulation. Un joint défectueux peut être la conséquence d'une pression excessive dans le carter ou d'un défaut d'alignement, plutôt que la cause initiale de la panne.
Utilisez une matrice des causes et des preuves. Placez chaque mécanisme plausible dans une colonne et, dans une autre, les mesures susceptibles de le confirmer ou de le contredire. Commencez par vérifier les différences les plus faciles et les moins risquées. Dans la mesure du possible, conservez des mesures synchronisées dans le temps, car un pic durant 200 millisecondes peut ne pas apparaître sur un manomètre analogique à réponse lente, tout en soumettant le composant à des contraintes.

Une séquence de diagnostic sécurisée
Mesurez simultanément la pression à la sortie de la pompe et la pression LS, calculez la marge réelle, isolez les fuites du signal, vérifiez l'orientation du compensateur et testez les fonctions individuelles et combinées sur toute la plage de charge. Utilisez des instruments dont les caractéristiques nominales sont compatibles avec les pressions, les températures et les fluides concernés. Installez des points de mesure avant les essais lorsque cela est possible, éloignez les flexibles du personnel et des pièces en rotation, et ne recherchez jamais une fuite par un trou d'épingle avec la main.
Effectuez d'abord une mesure de référence dans des conditions à faible risque, puis reproduisez progressivement le cycle de fonctionnement. Enregistrez les conditions de veille, les mouvements à vide, le fonctionnement sous charge normale et la transition la plus exigeante. Notez la température de l'huile, car la viscosité influe à la fois sur les fuites et sur les pertes de charge. Si les résultats changent à mesure que la machine chauffe, il s'agit d'un indice de diagnostic, et non d'un inconvénient à éliminer par une moyenne.
Après les essais, comparez les mesures aux limites des composants et du système. Distinguez la pression de la pompe de la différence de pression aux bornes du moteur ou de la vanne. Distinguez la pression de sortie du moteur de la pression du carter. Distinguez le courant de commande de la position réelle du tiroir. Ces distinctions évitent d'attribuer à tort une défaillance à un composant en bon état lorsque la mesure a été effectuée au mauvais endroit.
Contrôles d'installation et de mise en service
La propreté pendant l'installation fait partie intégrante de la fiabilité. Bouchez les conduites ouvertes, nettoyez la zone de travail, utilisez des joints et des lubrifiants compatibles, et rincez les circuits contaminés conformément à un plan approuvé. Effectuez le préremplissage ou l'amorçage des composants lorsque le fabricant l'exige. Vérifiez l'alignement de l'arbre et la liberté de mouvement de l'accouplement avant la mise sous tension. Un premier démarrage à sec ou avec un défaut d'alignement peut anéantir les bénéfices d'une sélection minutieuse.
Commencez avec une pression limitée et une charge réduite. Vérifiez immédiatement le sens de rotation et le sens d'écoulement. Surveillez les conditions à l'aspiration, la pression de sortie, le débit de fuite du carter, les fuites, la température et le bruit. Arrêtez-vous si les mesures évoluent rapidement vers une limite. Augmentez progressivement le régime de fonctionnement par étapes contrôlées et conservez le dossier de mise en service comme référence pour les futurs diagnostics.
Liste de contrôle pour l'approvisionnement et le remplacement
- Fabricant, série et code modèle complets
- Photographies nettes de la plaque signalétique, du port et du montage
- Schéma de la machine et acheminement des flexibles
- Pression et débit normaux, de pointe et de secours
- Type de fluide, classe de viscosité et plage de température
- Vitesse, couple ou service de l'actionneur au fil du temps
- Limites de pression de retour et de drain de carter
- Preuves de contamination et d'état du filtre
- Description de la panne et conservation des pièces endommagées
- Rapport de test, plan et traçabilité requis
Pour les options de composants, consultez la gamme de valves de Prance Hydraulic ainsi que la gamme plus large aperçu du produit hydraulique. Lecture technique associée : guide du comportement du système et guide de diagnostic. Ces liens aident à relier la question informative à une spécification de produit vérifiable sans traiter l’article comme un substitut à l’ingénierie d’application.
Vidéo éducative
Regardez “Introduction aux valves proportionnelles (Servo) (Cours complet)” sur YouTube.
Références
- OSHA : Sécurité de la modification des systèmes hydrauliques
- DWD de l'Indiana : Principes fondamentaux de l'énergie fluidique - Hydraulique
- Recherche en Fluid Power Purdue Maha
Conclusion pratique
La meilleure décision est celle qui reste correcte tout au long du cycle de service complet de la machine et peut être vérifiée après l'installation. Conservez le schéma, les mesures, l'interprétation du code modèle et les résultats de la mise en service ensemble. Ces preuves raccourcissent les dépannages futurs, améliorent la communication avec le fournisseur et rendent une défaillance répétée moins probable.
Foire aux questions
Quelle est la première spécification à vérifier ?
Commencez par le modèle exact du composant et la charge de la machine. Ensuite, vérifiez la pression, le débit, le fluide, la température, le montage, le portage et les limites de contrôle conformément à la documentation du fabricant.
Ce problème peut-il être diagnostiqué à partir d'un seul manomètre ?
Non. Mesurez simultanément la pression à la sortie de la pompe et la pression LS, calculez la marge réelle, isolez les fuites de signal, confirmez l'orientation du compensateur et testez les fonctions simples et combinées sur toute la plage de charge. Une seule lecture stable peut masquer des conditions transitoires et du côté retour.
Un ajustement doit-il être effectué avant le test?
N°. Enregistrer le réglage d'origine, isoler l'énergie stockée, utiliser des instruments certifiés et suivre la procédure de service de l'équipement. Un ajustement non documenté peut masquer la cause ou créer un danger.
Que doit inclure une demande de devis (RFQ) ?
Inclure le code modèle, les photos, le schéma, le cycle de fonctionnement, les pressions et débits mesurés, le fluide et la température, l'historique des défaillances, les interfaces dimensionnelles et les documents de vérification requis.
