Auslegung eines Hydraulikmotors zum Antrieb einer Wasserpumpe: Förderhöhe, Durchfluss und Wellenleistung

Die Auslegung eines hydraulisch angetriebenen Wasserpumpenmotors beginnt mit dem Einsatzpunkt der Wasserpumpe: erforderlicher Wasserfluss, Gesamtdynamischer Druck, Betriebsdrehzahl und Wellenleistung. Wandeln Sie die Wasserleistung in Wellenbedarf um, indem Sie die Effizienz der Wasserpumpe berücksichtigen, und wählen Sie dann einen Hydraulikmotor, der dieses Drehmoment und diese Geschwindigkeit mit dem verfügbaren Ölfluss und Druckunterschied liefern kann. Überprüfen Sie den Start, die vollständige Betriebskurve, Fallablassbedingungen und Kupplungslasten, bevor Sie eine Kombination genehmigen. Das Anpassen eines Motors nur an den Abgabedruck der Wasserpumpe ist falsch, da Wasser-, Öl- und Wellen-Druck zu unterschiedlichen Teilen der Energieübertragung gehören.

Definieren Sie die Wasserleistung, bevor Sie den Hydraulikmotor auswählen

Beginnen Sie mit dem erforderlichen Lieferstrom und dem Gesamtdynamischen Druck bei diesem Durchfluss. Der Gesamtdynamische Druck berücksichtigt die relevanten Höhen- und Druckunterschiede sowie Verluste im Wasserkreislauf. Die vertikale Höhe eines Rohrs ist selten die vollständige Aufgabe. Schläuche, Bögen, Ventile, Düsen und andere Ausrüstungen können den erforderlichen Druck für die Lieferung des angegebenen Durchflusses verändern.

Schreiben Sie den Betriebsbereich sowie den Normalpunkt auf. Eine Umschaltpumpe, die zwei verschiedene Ziele versorgt, kann gegen unterschiedliche Systemkurven arbeiten. Eine Entwässerungspumpe sieht sich wechselnden Wasserständen gegenüber. Ein Bewässerungssystem kann mehrere Zonen haben. Diese Bedingungen können den Wellenbedarf verändern und die Pumpe vom vorgesehenen Betriebsbereich wegführen.

Bestimmen Sie den Pumpentyp. Die nachstehende Diskussion und das numerische Beispiel verwenden eine Kreiselwasserpumpe. Eine Verdränger-Wasserpumpe hat ein anderes Druck-, Entlastungs- und Leistungs-Verhalten und benötigt eine eigene Bewertung. Keiner der beiden Typen kann sicher anhand einer einzigen Maximaldurchfluss- oder Maximaldruckangabe in einer Werbung ausgewählt werden. Erhalten Sie die tatsächliche Leistungskurve für die gewählte Geschwindigkeit, Laufrad und Flüssigkeit.

Trennen Sie Wasserleistung, Wellenleistung und hydraulischen Eingang

Für Wasser kann die nützliche Fluidleistung in Kilowatt als Pwasser = rho × g × Q × H / 1000 berechnet werden, wobei die Dichte rho in Kilogramm pro Kubikmeter, die Schwerkraft g in Metern pro Sekunde zum Quadrat, Q in Kubikmetern pro Sekunde und der Druck H in Metern ist. Bei einer Dichte von ungefähr 1.000 kg/m³ und g von 9,81 m/s² ist die praktische Form Pwasser = Q × H / 367, wenn Q in m³/h ist. Diese Näherung sollte für eine andere Flüssigkeit oder Dichte überprüft werden.

Die erforderliche Wellenleistung der Wasserpumpe ist Pwelle = Pwasser / eta_pumpe. Die Effizienz ist ein Bruchteil, kein Prozentsatz, der als Ganze Zahl eingegeben wird. Bevorzugen Sie die vom Hersteller bereitgestellte Leistungsaufnahme-Kurve, wenn verfügbar, da sie das Verhalten der gewählten Pumpe direkter erfasst als eine angenommene Effizienz. Washingtion State University Rechner und Pumping-Quellebuch des US-Energieministeriums erklären die zugrunde liegenden Zusammenhänge zwischen Druck, Durchfluss und Effizienz.

Der Hydraulikmotor benötigt dann mehr Ölleistung als die Wellenleistung, die er liefert. Bei stationärem Betrieb ist die Öleingangsleistung in Kilowatt ungefähr delta_p × Qöl / 600, wenn der Druckunterschied in bar und der Ölfluss in L/min ist. Verwenden Sie den Druckunterschied über dem Motor, anstatt den Versorgungdruck als den gesamten verfügbaren Differenzdruck zu behandeln. Rücklaufdruck verbraucht einen Teil davon.

Ein Arbeitsbeispiel mit expliziten Annahmen

Angenommen, eine Kreiselwasserpumpe muss 40 m³/h bei 30 m Gesamtdynamischem Druck bei 1.800 U/min liefern. Angenommen, nur für dieses Beispiel, dass ihre Effizienz bei diesem Punkt 65 % beträgt. Nützliche Wasserleistung ist 40 × 30 / 367, also etwa 3,27 kW. Die erforderliche Wellenleistung beträgt etwa 3,27 / 0,65 = 5,03 kW. Diese Zahlen beschreiben eine illustrative Aufgabe und sind keine Bewertungen für den im Katalog gezeigten Motor.

Die Wellenmoments folgt T = 9550 × Pwaffe / n, wobei das Drehmoment in N·m, die Leistung in kW und die Drehzahl in rpm ist. Das Beispiel benötigt daher etwa 26,7 N·m an der Welle bei der gewählten Aufgabe. Ein Motor muss diese Anforderung innerhalb seiner genehmigten Dauerbetriebsbedingungen erfüllen. Start- und Off-Design-Anforderungen müssen separat überprüft werden; die Berechnung hat diese noch nicht festgelegt.

Für einen anschaulichen Druckunterschied des Motors von 125 bar und eine mechanische Effizienz von 90 % wäre das Volumen V ungefähr V = T / (0,0159 × delta_p × eta_mechanisch), wobei V in cm³/Umdrehung ist. Das ergibt etwa 14,9 cm³/Umdrehung. Dies ist ein Berechnungsergebnis, kein Ratschlag, die nächstgelegene Kataloggröße ohne Überprüfung der Leistungskennlinie zu wählen.

Bei 1.800 rpm und einer angenommenen volumetrischen Effizienz des Motors von 90 % ist der entsprechende Ölfluss Qöl = V × n / (1000 × eta_volumetrisch), also etwa 29,8 L/min. Die Ölleistung beträgt dann etwa 6,21 kW. Das Beispiel ist intern konsistent mit einer Gesamtwirkungsgrad des Motors von etwa 81 %, berechnet durch Multiplikation der beiden angenommenen Wirkungsgrade. Der tatsächliche Wirkungsgrad variiert mit dem Betriebszustand und muss aus tatsächlichen Daten stammen.

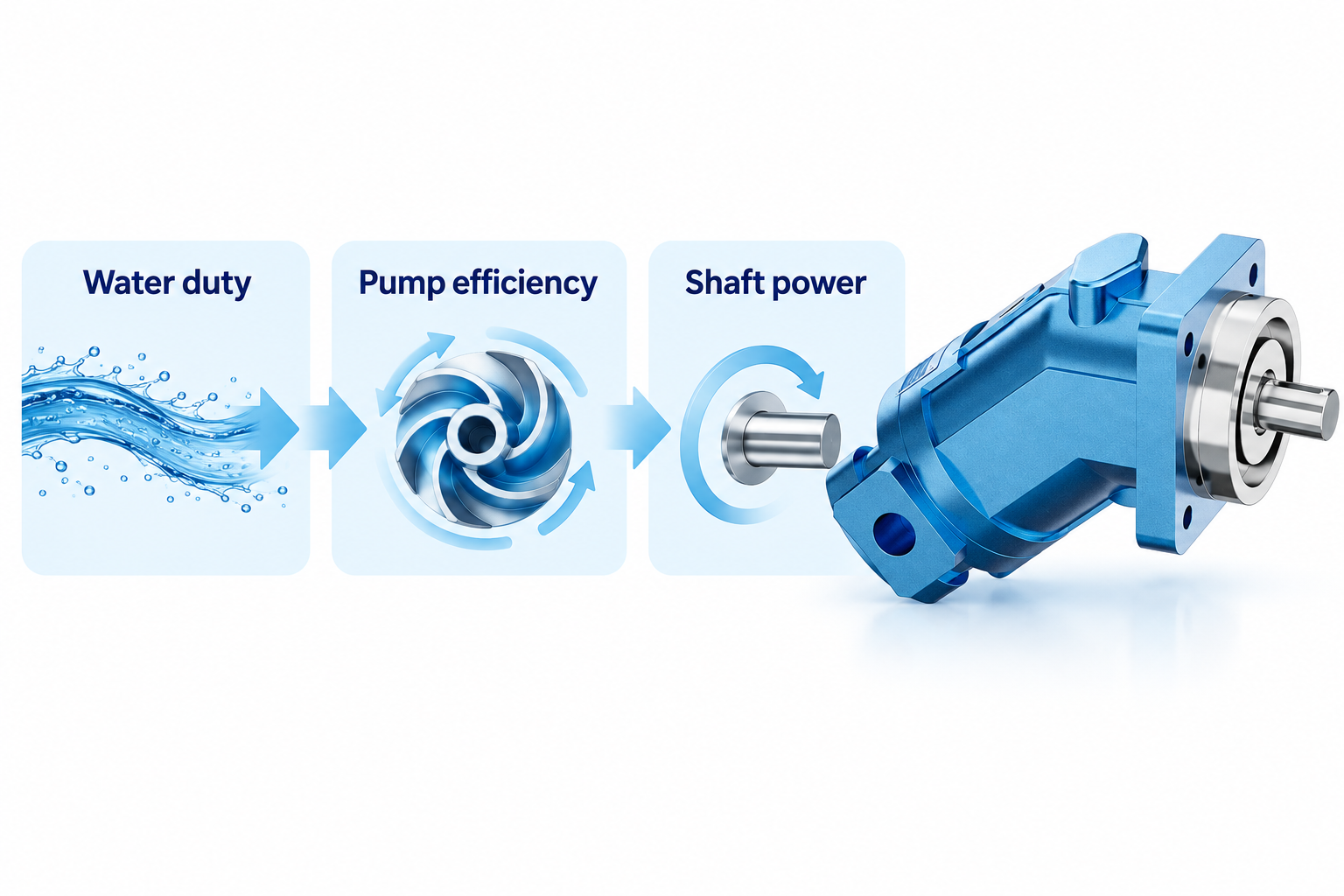

WASSERLEISTUNG: Kopfhöhe + Wasserfluss. Definieren Sie den erforderlichen Betriebsbereich der Wasserpumpe.; WELLELEISTUNG: Einschließlich Pumpwirkungsgrad. Wasserleistung allein ist nicht die erforderliche Wellenleistung.; HYDRAULIKMOTOR: Geschwindigkeit + Drehmoment. Überprüfen Sie dann den Ölfluss, den Druck und die Motorwirkungsgrad.
Konzeptuelle Erklärung; kein Produktkennwert oder Installationszeichnung. WASSERLEISTUNG: Druck + Wasserfluss. Definieren Sie den erforderlichen Betriebspunkt der Wasserpumpe.; WELLELEISTUNG: Einschließlich Pumpwirkungsgrad. Wasserleistung allein ist nicht die erforderliche Wellenleistung.; HYDRAULIKMOTOR: Geschwindigkeit + Drehmoment. Überprüfen Sie dann den Ölfluss, Druck und Motorwirkungsgrad.

Überprüfen Sie die Berechnung anhand des vollständigen Betriebsbereichs

Diese Tabelle dient als Abfolge von technischen Prüfungen. Die Formeln unterstützen die Erstbemessung; die endgültige Freigabe hängt von den tatsächlichen Pumpen- und Motorkurven, Installationsgrenzen und Betriebsbedingungen ab. Ein Nennvolumenhub beweist nicht, dass alle Bedingungen akzeptabel sind.

Prüfen Erforderliche Eingabe Was zu klären ist Häufiger Fehler
Wasserförderung Durchfluss und gesamtdynamischer Druck Vorgesehener Betriebsbereich auf der Wasserpumpen-Kurve Nur statische Hubhöhe verwenden
Wellenbedarf Absorptionsleistungs-Kurve oder gültige Pumpwirkungsgrad Leistung und Drehmoment bei gewählter Geschwindigkeit Wasserleistung als Wellenleistung behandeln
Motordrehmoment Hubvolumen, Druckdifferenz und mechanischer Wirkungsgrad Dauer- und transiente Drehmomentfähigkeit Versorgungsdruck ohne Rücklaufdruck verwenden
Motordrehzahl Ölfluss und volumetrischer Wirkungsgrad Geschwindigkeit im genehmigten Bereich Annahme, dass nur das Hubvolumen die Geschwindigkeit bestimmt
Anlauf Startdrehmoment-Daten und Beschleunigungsbedingungen Zuverlässiger Start ohne Überschreitung der Grenzen Ersatz der Laufleistung durch Startdaten
Installation Kupplungs-, Montage- und Wellenbelastungsinformationen Ausrichtung und akzeptable Wellenbelastungen Angenommen, jede Direktkupplung ist akzeptabel
Abfluss und Wärme Gehäusedruckgrenze, Abflussführung und Verluste Akzeptabler Gehäusedruck und Kühlbedarf Ignorieren von Rücklauf- und Gehäuseabflussdruck

Überprüfen Sie den gesamten zulässigen Wasserbetriebsbereich, einschließlich niedriger und hoher Druckbedingungen. Je nach Pumpendesign kann die größte Wellenbelastung außerhalb des Nennbetriebsbereichs auftreten. Bestätigen Sie das Verhalten des Herstellers, anstatt anzunehmen, dass der maximale Druck immer mit der maximalen Leistung übereinstimmt.

Anlaufmoment und Betriebsdrehmoment sind unterschiedliche Fragen

Eine konstante Drehmomentberechnung stellt keine Anlaufleistung sicher. Die Wasserpumpe, Kupplung und alle anderen angetriebenen Teile haben Trägheit. Mechanische Reibung, Dichtungen, Fluidbedingungen und das Anlaufverfahren können das erforderliche Drehmoment beeinflussen, um die Betriebsdrehzahl zu erreichen. Erhalten Sie geeignete Motoranlaufdaten, anstatt von einem nominalen Wirkungsgradwert auszugehen.

Beschleunigung erfordert ebenfalls Drehmoment. Ein vorgeschlagener schneller Start kann mehr verlangen als eine allmähliche, kontrollierte Beschleunigung. Überprüfen Sie die tatsächliche Steueranordnung und den verfügbaren Hydraulikfluss während des Starts. Ein Motor, der die beabsichtigte Geschwindigkeit nicht erreicht, kann die Wasserpumpe an einem unbeabsichtigten Punkt auf ihrer Leistungskurve verlassen, selbst wenn eine einfache Leistungsberechnung ausreichend schien.

Definieren Sie auch das Anhalteverhalten. Drehende Ausrüstung und bewegtes Wasser können Transienten erzeugen. Befolgen Sie die Anforderungen der Wasserpumpen- und Motorhersteller für das Abrollen, die Umkehrung, den Druckschutz und den Betrieb mit geschlossenen Ventilen. Dieser Leitfaden schreibt keine universelle Ventilposition für Start oder Stopp vor, da geeignete Verfahren vom Pumpen- und Systemtyp abhängen.

Bestätigen Sie, dass Ölfluss und Druck gleichzeitig verfügbar sind

Eine Stromquelle kann eine maximale Ölmenge und einen maximalen Druck angeben, die nicht gleichzeitig oder kontinuierlich verfügbar sind. Ermitteln Sie das nutzbare Betriebsfenster der hydraulischen Versorgung. Berücksichtigen Sie den von anderen Maschinenteilen genutzten Durchfluss und die erwartete Öltemperatur. Eine motorbetriebene Wasserpumpe, die auf einem Prüfstand funktioniert, kann langsamer werden, wenn eine andere Funktion Priorität hat.

Verfolgen Sie den Rücklaufweg des Öls. Filter, Kühler, Schläuche und Ventile verursachen Druckverluste, die den Differenzdruck des Motors verringern. Der Motorfallablauf kann einen separaten Weg erfordern und hat seine eigene Druckbegrenzung. Verbinden Sie ihn nicht in eine praktische Leitung, ohne Ziel-Druck und Transienten zu bestätigen. Beschränkungen beim Fallablauf können eine Wellendichtung beschädigen, selbst wenn die Drücke im Hauptkreis akzeptabel erscheinen.

Bewerten Sie die Wärmeentwicklung im Gesamtsystem. Motorverluste, Versorgungverluste und jegliche Drosselung werden zu Wärme, die das Ölsystem bewältigen muss. Ein korrekt dimensionierter Wellenabschnitt bedeutet nicht, dass die hydraulische Antriebseinheit kontinuierlich ohne Überhitzung betrieben werden kann. Geben Sie den Betriebszyklus und die Umgebungsbedingungen an, wenn Sie eine Motor- und Kühlerbewertung anfordern.

Geschwindigkeitswahl beeinflusst das Ergebnis der Wasserpumpe

Für die gleiche Zentrifugalpumpen-Geometrie und vergleichbare Betriebsbedingungen können Affinitätsbeziehungen helfen, die Auswirkungen einer Geschwindigkeitsänderung abzuschätzen: Durchfluss variiert ungefähr mit der Geschwindigkeit, der Druck mit dem Quadrat der Geschwindigkeit und die Leistung mit der dritten Potenz der Geschwindigkeit. Dies sind bedingte Skalierungsbeziehungen, keine Erlaubnis, mechanische Geschwindigkeitsgrenzen zu überschreiten oder Kavitation und Effizienzänderungen zu ignorieren. Verwenden Sie endgültige Kurven für die endgültige Auswahl.

Eine moderate Geschwindigkeitssteigerung kann daher eine viel größere Leistungssteigerung bewirken. Das Installieren eines Motors, der schneller läuft als erwartet, kann den Antrieb überlasten oder die Wasserpumpe außerhalb ihres zulässigen Betriebsbereichs bewegen. Umgekehrt kann eine unzureichende Geschwindigkeit verhindern, dass der erforderliche Druck erreicht wird, selbst wenn der Öldruck hoch ist. Messen Sie die Geschwindigkeit, anstatt sie nur aus einer Ventileinstellung abzuleiten.

Der Wassereinlass bleibt eine separate Angelegenheit. Überprüfen Sie die Saugbedingungen der Wasserpumpe und die Anforderungen an den Netto-Positive-Saugkopf unter Verwendung ihrer genehmigten Methode. Die Erhöhung der hydraulischen Motorleistung löst kein Problem eines verstopften Wasserzulaufs, eines ungeeigneten Sauggummis oder eines Luftlecks. Diagnostizieren Sie die Fluidseiten unabhängig, bevor Sie Komponentengrößen ändern.

Mechanische Installations- und Beschaffungsinformationen

Bestätigen Sie Befestigung, Kupplungsmaße, Ausrichtung, Drehrichtung und zulässige Wellenbelastungen. Ein Motor, der Drehmoment übertragen soll, toleriert nicht automatisch jede Keilriemenbelastung oder überhängende Wasserpumpenmontage. Überprüfen Sie, ob eine separate Lageranordnung erforderlich ist. Schützen Sie rotierende Teile und befolgen Sie das genehmigte Isolationsverfahren, bevor Sie den Öl- oder Wasserkreis warten.

Für ein Angebot senden Sie das Wasserpumpenmodell und die Kurve, die beabsichtigte Geschwindigkeit, Einsatzpunkte, den absorbierten Leistungsbereich und die Startanforderungen. Fügen Sie verfügbaren Ölfluss, Einlass- und Rückdruck, Öltemperaturbereich, Fluidtyp und Ziel des Fallablaufs hinzu. Fügen Sie Montagezeichnungen, Betriebszyklus, Umweltbedingungen und die Möglichkeit eines Umkehrbetriebs bei. Dies gibt dem Anbieter ein definiertes Betriebsfenster anstelle einer einzelnen Leistungsanfrage.

Der echte Katalogmotor, der in den Abbildungen dieses Artikels verwendet wird, zeigt eine Produktkategorie, nicht eine verifizierte Übereinstimmung mit dem Arbeitsbeispiel. Bestätigen Sie den vollständigen Bestellcode und die Leistungsdaten, bevor Sie einen bestimmten Motor verwenden. Eine sinnvolle Endauswahl ist eine dokumentierte Kombination aus Wasserbetrieb, Wellenbedarf, hydraulischer Fähigkeit und Montagefreigabe.

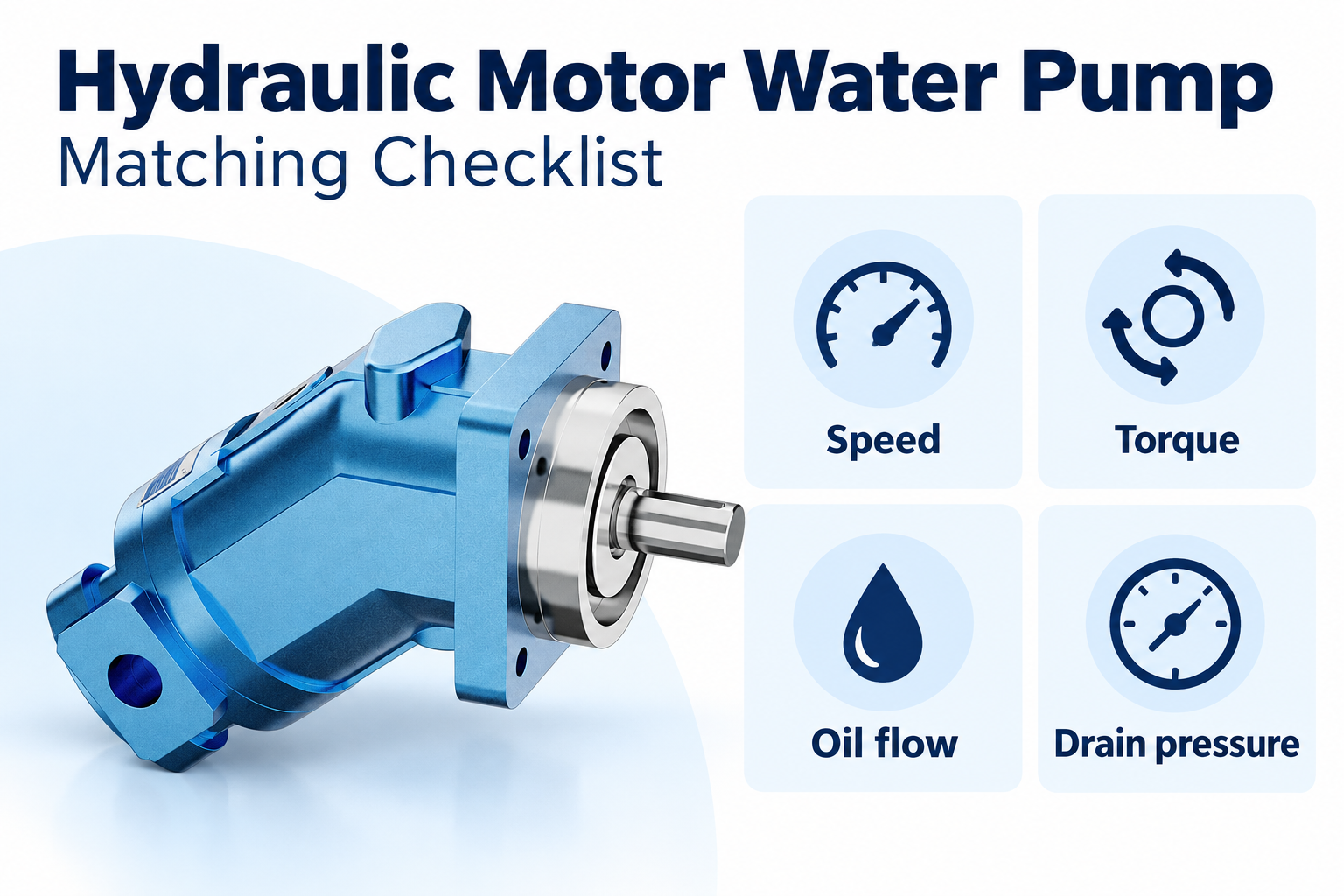

Überprüfungsliste: Wasserleistung — Kopfhöhe und Durchfluss zusammen; Wirkungsgrad — Wasserpumpen-Betriebsstellenwert; Welle — Drehzahl- und Drehmomentbedarf; Ölförderung — Durchfluss und Druck zusammen; Installation — Kupplung und Wellenbelastungen; Grenzen — Rücklauf- und Gehäusedruck
Checkliste für die technische Überprüfung dieses Artikels; Überprüfen Sie die genaue Komponente und Anwendung. Überprüfungsliste: Wasserbetrieb — Druck und Durchfluss zusammen; Effizienz — Wasserpumpen-Betriebsstellenwert; Welle — Geschwindigkeits- und Drehmomentbedarf; Ölförderung — Durchfluss und Druck zusammen; Montage — Kupplung und Wellenbelastungen; Grenzen — Rücklauf- und Fallablaufdruck

Häufig gestellte Fragen

Kann ich die Motorgröße nur anhand des Wasserauslassdrucks bestimmen?

Nein. Sie benötigen außerdem den Wasserdurchfluss, die Gesamtförderhöhe, den Pumpenwirkungsgrad oder die aufgenommene Wellenleistung sowie die Betriebsdrehzahl. Der Wasserdruck gibt nicht direkt den erforderlichen Öldruck oder den benötigten Hubraum des Motors an, um die Welle anzutreiben.

Sollte ich die Gesamteffizienz des Hydraulikmotors in jeder Formel verwenden?

Nein. Mechanische Effizienz gehört zur Drehmomentbeziehung und Volumenwirkungsgrad zur Durchflussbeziehung. Gesamteffizienz bezieht sich auf die gesamte Eingangs- und Ausgangsleistung. Verwenden Sie Daten, die für den tatsächlichen Betriebsbereich geeignet sind, und halten Sie die Definitionen konsistent.

Ist das Beispiel eine Empfehlung für einen 15 cm³ Motor?

Nein. Es veranschaulicht die Berechnung unter Verwendung angenommener Wirkungsgrade und Druckdifferenzen. Eine echte Auswahl erfordert weiterhin verfügbare Motorgrößen, Leistungskurven, Dauerbetriebsgrenzen, Anlaufverhalten, Wellenbelastungen und den vollständigen Bedarf des Wasser pumps.

Warum sinkt der Wasserdurchfluss, wenn eine andere hydraulische Funktion betrieben wird?

Die gemeinsame Quelle kann möglicherweise nicht den erforderlichen Ölfluss und Druck für beide Funktionen gleichzeitig liefern. Überprüfen Sie Prioritätssteuerungen, Versorgungskapazität, Rücklaufverluste und die tatsächliche Motordrehzahl bei gleichzeitigem Betrieb, bevor Sie die Wasserpumpe ändern.

Heilt mehr Motorleistung die Kavitation der Wasserpumpe?

Nein. Die Bedingungen am Wassereingang müssen die Ansauganforderungen der Wasserpumpe erfüllen. Mehr Geschwindigkeit oder Leistung können eine ungeeignete Eingangssituation verschlechtern. Überprüfen Sie die Wasserversorgung, die Sauganordnung und die Pumpendokumentation, bevor Sie die Antriebsleistung erhöhen.
